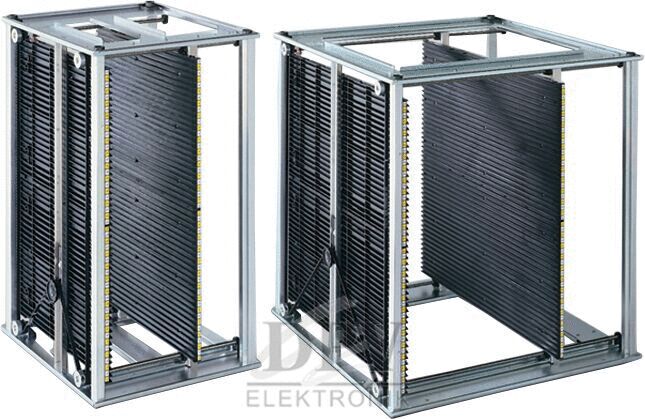

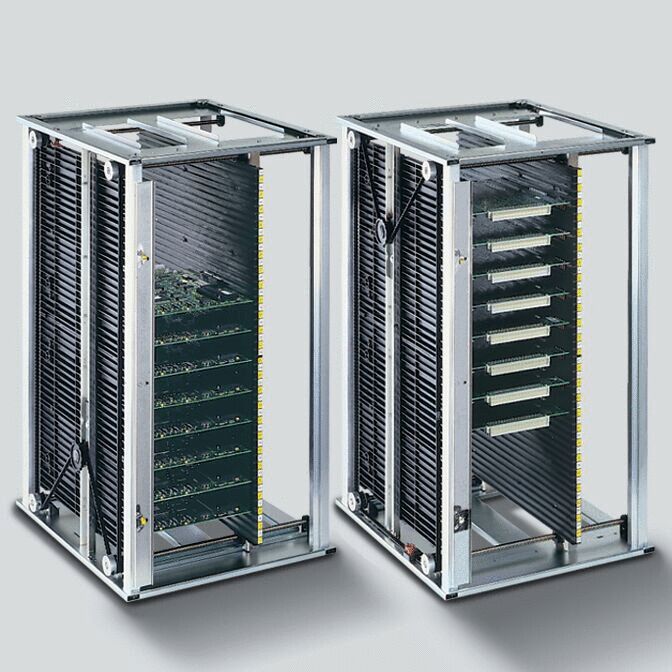

Leiterplattenmagazine Serien 600 / 700 / 800

Leiterplattenmagazine Serien 600 / 700 / 800
Leiterplattenmagazin für automatische
Bestückungslinien

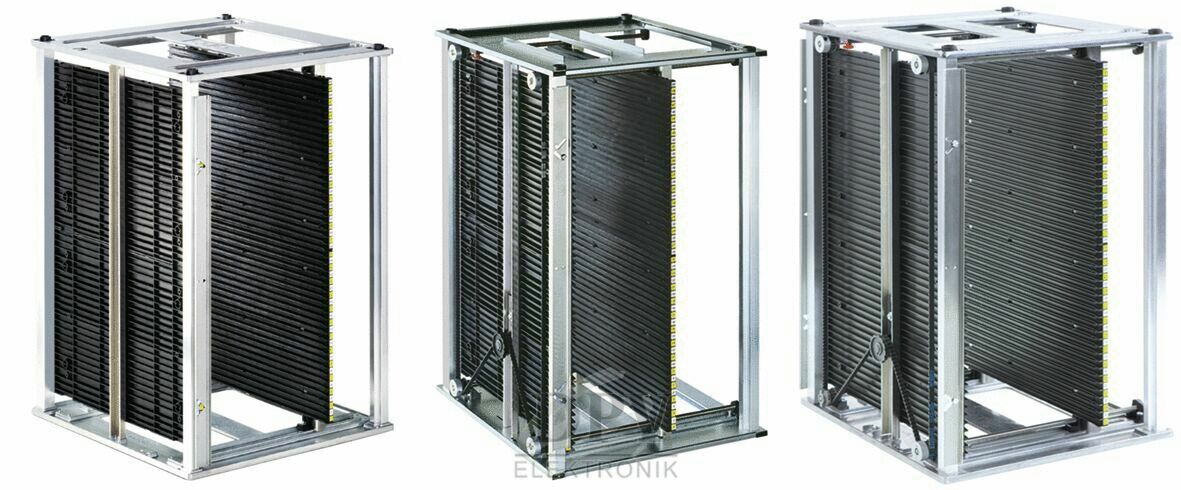

Abbildung Serie 700



Ausführung leitfähig = elektrostatisch volumenleitfähig
Entspricht der ESD-Norm DIN EN 61340-5-1

Die wichtigsten Merkmale:

  • Hitzebeständigkeit der Polystyrol (PS) Stegwände bis 60°C / 50°C (Einschübe/Umgebung)
  • Hitzebeständigkeit der Polycarbonat (PC) Stegwände bis 130°C / 100°C (Einschübe/Umgebung) bei Serie 600 und bis 130 °C / 80 °C (Einschübe/Umgebung) bei Serie 700 / 800
  • Präzises und sekundenschnelles Einstellen auf die Leiterplattenbreite (Serie 700).
  • Unverlierbare Transportsicherung zum Schutz der Leiterplatten
  • Fortlaufende Nummern an den Leiterplattenführungen erleichtern das Einsetzen von Hand
  • Stapelbar
  • Größte Typenvielfalt, maßkompatibel zu vorhandenen Systemen
  • Wendebetrieb für beidseitig bestückte Leiterplatten

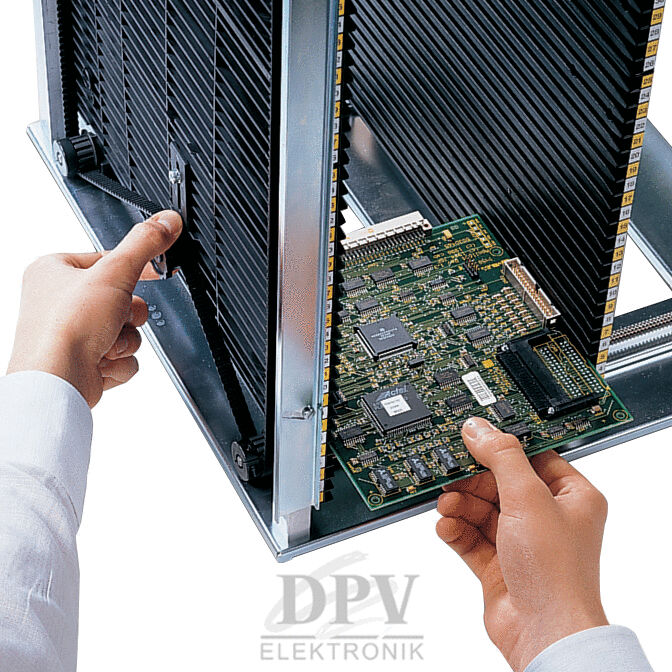

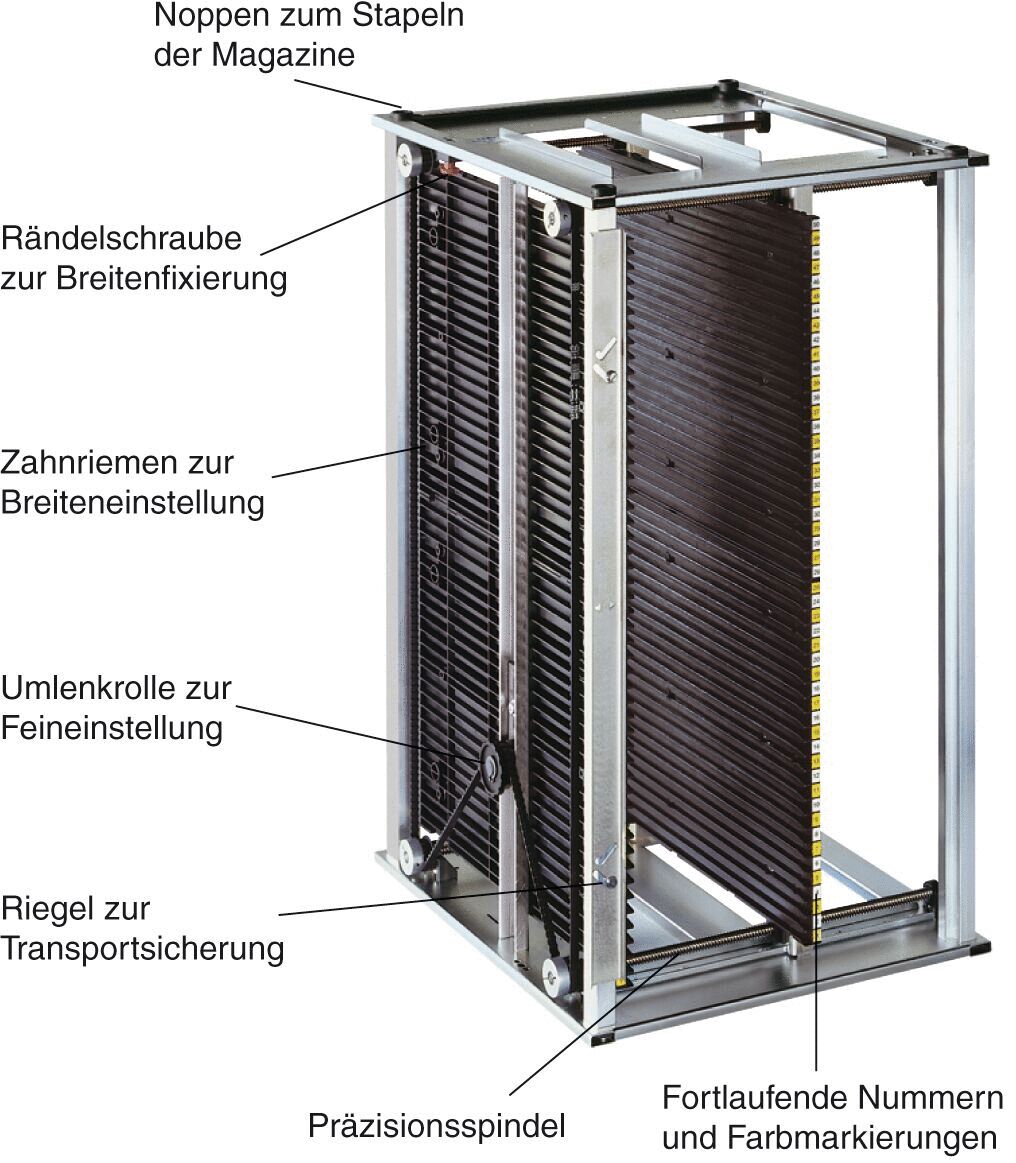

Einstellen auf die Leiterplattenbreite Serie 700

Die Leiterplatte wird zwischen die Leiter­plattenführungen gehalten.  Durch Ziehen am Zahnriemen verstellen Sie den Abstand der Seitenwand. Die Feineinstel­lung erfolgt mit der Umlenkrolle.  Mit nur einer Rändel­schraube wird der Zahn­riemen geklemmt und die bewegliche Seitenwand gesichert.

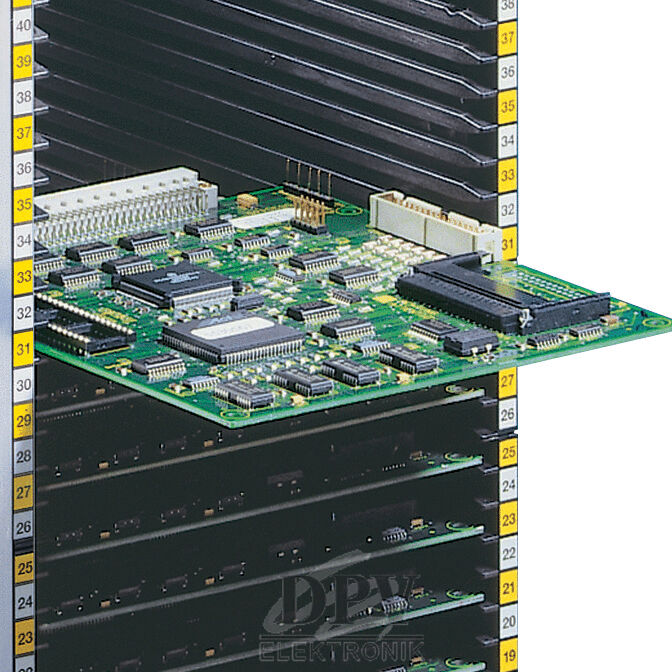

Sicher führen

Die Führungsnuten sind zu Beginn trichterförmig ausgebildet, um ein sicheres Einführen der Leiterplatten zu  gewährleisten. Die aufgeklebten Positionier­­streifen mit gelben Farb­markierungen geben die genaue Bestückungs­position an und verhindern, dass Leiter­platten von Hand schräg eingesetzt werden.

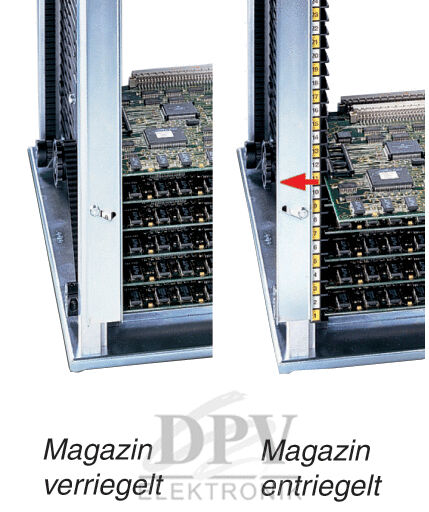

Transportsicherung

Zur Sicherung der Leiterplatte ist an der Vorder- und Rückseite der feststehenden Seitenwand standardmäßig ein Riegel angebracht.

Mit seiner Schrägführung fällt er durch sein Eigengewicht automatisch in die Verriegelungsposition. Zum Öffnen der Transportsicherung wird der Riegel nach außen bewegt, bis er einrastet.

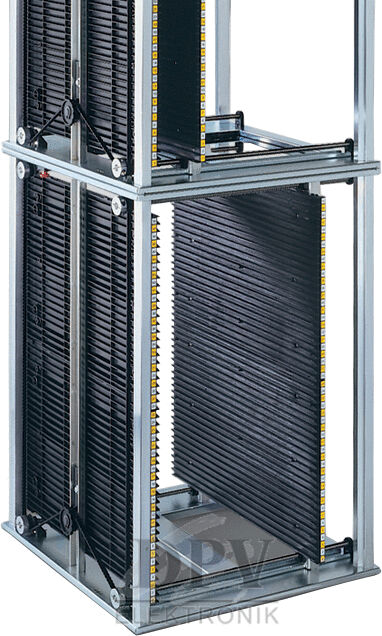

Stapelbar

An der Oberseite der Magazine sind vier Noppen angebracht. Mit ihnen werden die Magazine platzsparend und sicher gestapelt.



Wendebetrieb

Durch die vertikale Symmetrie können die Magazine für das Handling von beidseitig bestückten Leiterplatten auf den Kopf gestellt werden. Die Stand­noppen werden hierfür entfernt.



Viele Standardtypen

Die Leiterplattenmagazine stehen in verschiedenen Standardgrößen zur Auswahl. Die unterschiedlichen Typen entsprechen den gängigen Magazin­größen auf dem Markt.



Teilmontiert

Das Magazin wird als Set geliefert, bestehend aus einem Satz Grundplatten und einem Satz Stegwände. Die Endmontage erfolgt durch den Kunden.

Montiert

Das Magazin wird montiert geliefert.



Technische Daten:

Material Polystyrol, leitfähig, schwarz
Polycarbonat, leitfähig, schwarz
Metall, leitfähig, silber

Oberflächenwiderstand

108 - 109 Ohm
Dauergebrauchstemperatur 600er
(Einschübe/Umgebung)


  60°C / 50°C Polystyrol
130°C / 100°C Polycarbonat
200°C / 200°C Metall

Dauergebrauchstemperatur 700er
(Einschübe/Umgebung)

  60°C / 50°C Polystyrol
130°C / 80°C Polycarbonat
200°C / 100°C Metall

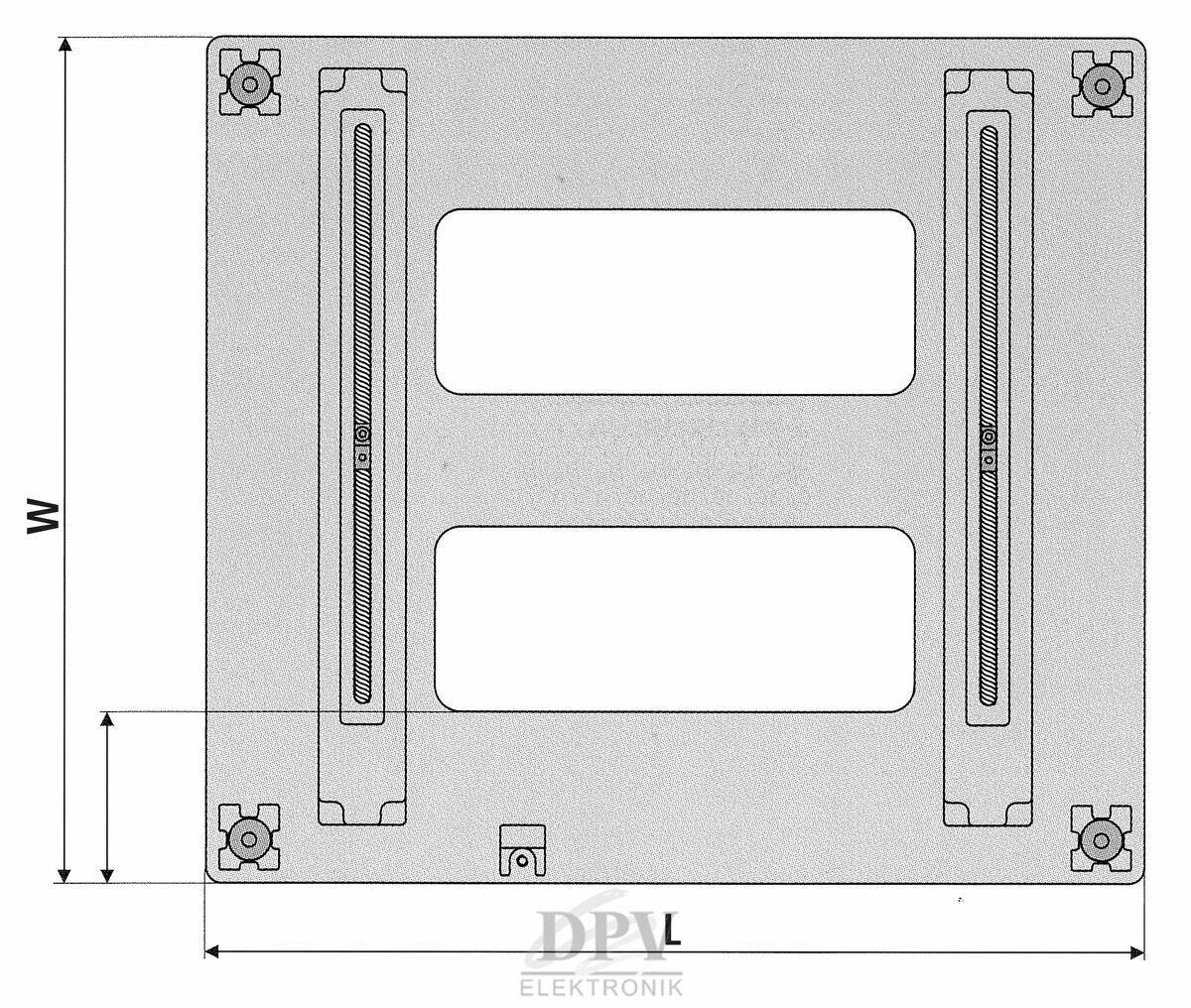

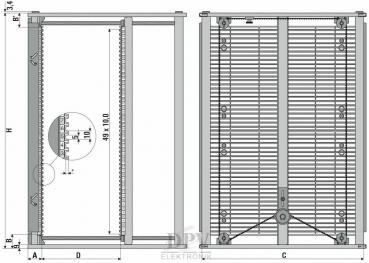

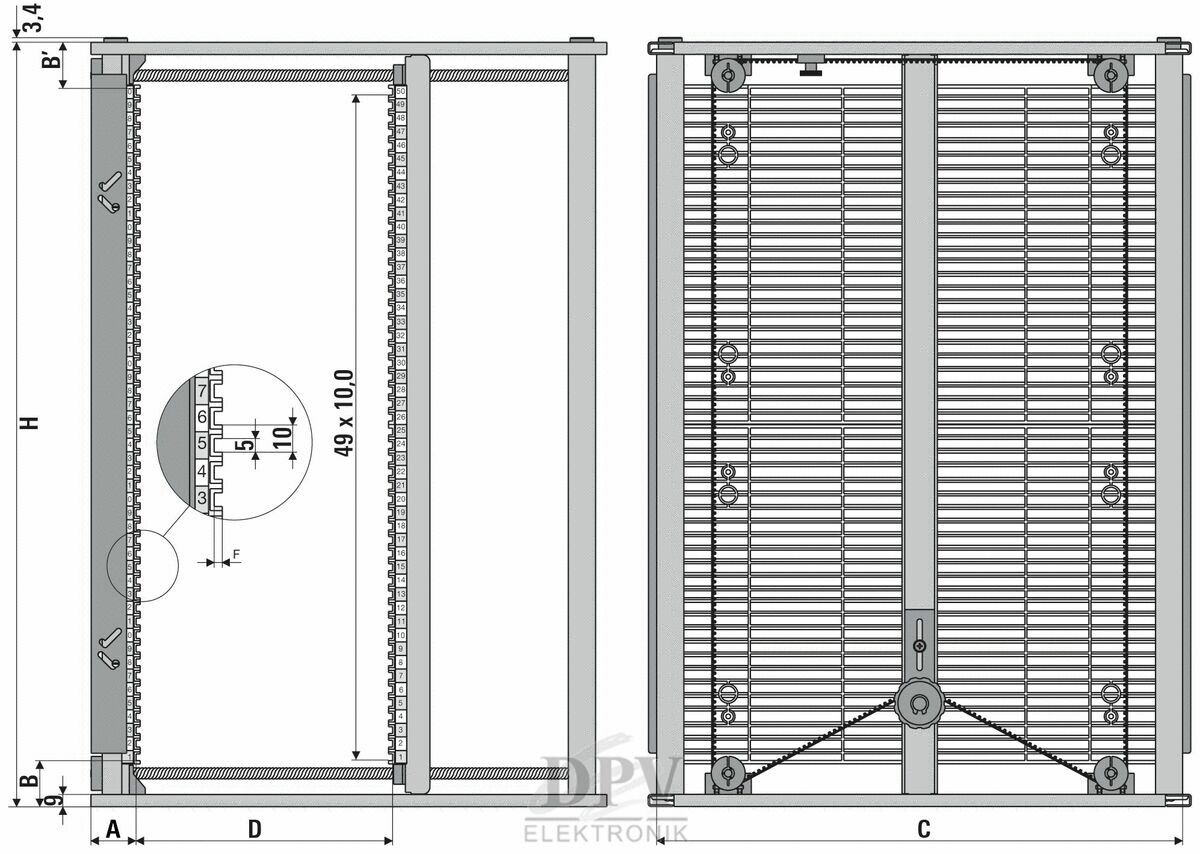

D=Leiterplattenbreite
C=maximale Leiterplattenlänge
L=Magazintiefe
W=Magazinbreite
H=Magazinhöhe
A=Außenkante Magazin mit LP-Führung
B=Unterkante Magazin bis LP-Führung
B`=Oberkante Magazin bis LP-Führung
g=Gewicht kg

Maße
mm
601/701602/702603/703704 705/715706/716 707/717708/718
D10-250 10-250 10-310 10-330 10-310 10-390 10-460 10-400
C342 387 387 447 522 522 522 522
L 355 400 400 460 535 535 535 535
W 320 320 380 400 380 460 530 470
H 563 563 563 563 570/563 570/563 570/563 570/563
A34 34 34 34 34 34 34 34
B 34 34 34 34 41 / 34  41 /34 41 / 34 41 / 34
B` 34 34 34 34 34 34 34 34
g 5,3 5,4 6,0 7,8 8,3 9,1 9,3 9,2




Weiterlesen...

Leiterplattenmagazin 601.1 PS, teilmontiert
Leiterplattenmagazin 601.1 PS, teilmontiert
LP-Breite: 40 - 250 mm / LP-Länge: 342 mm /
601.1 PS Leiterplattenmagazin teilmontiert, mit TS
Abm.: 355 x 320 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 40 - 250 mm, Nuttiefe 3 mm
Dauergebrauchstemperatur max. 50° C
+++ 601.1 PS = Polystyrol Seitenwände Umgebungstemperatur max. 50 °C +++

Art.Nr.: 8917601
288.20 CHF
288.20 CHF pro Stück
Leiterplattenmagazin 602.1 PS, teilmontiert
Leiterplattenmagazin 602.1 PS, teilmontiert
LP-Breite: 40 - 250 mm / LP-Länge: 387 mm /
602.1 PS Leiterplattenagazin teilmontiert, mit TS
Abm.: 400 x 320 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 40 - 250 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 387 mm
+++ 602.1 PS = Polystyrol Seitenwände Umgebungstemperatur max. 50 °C +++

Art.Nr.: 8917602
307.85 CHF
307.85 CHF pro Stück
Leiterplattenmagazin 603.1 PS, teilmontiert
Leiterplattenmagazin 603.1 PS, teilmontiert
LP-Breite: 40 - 310 mm / LP-Länge: 387 mm /
603.1 PS Leiterplattenagazin teilmontiert, mit TS
Abm.: 400 x 380 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 10 - 310 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 387 mm
+++ 603.1 PS = Polystyrol Seitenwände Umgebungstemperatur max. 50 °C +++

Art.Nr.: 8917603
327.50 CHF
327.50 CHF pro Stück
Leiterplattenmagazin 601.2 PC, teilmontiert
Leiterplattenmagazin 601.2 PC, teilmontiert
LP-Breite: 40 - 250 mm / LP-Länge: 342 mm /
601.2 PC Leiterplattenmagazin teilmontiert, mit TS
Abm.: 355 x 320 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 40 - 250 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 342 mm
+++ Ausführung 601.2 PC hochtemperaturfest Einschübe bis 130°C / Umgebung bis 100°C+++

Art.Nr.: 8916601
373.35 CHF
373.35 CHF pro Stück
Leiterplattenmagazin 602.2 PC, teilmontiert
Leiterplattenmagazin 602.2 PC, teilmontiert
LP-Breite: 40 - 250 mm / LP-Länge: 387 mm /
602.2 PC Leiterplattenmagazin teilmontiert, mit TS
Abm.: 400 x 320 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 40 - 250 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 387 mm
+++ Ausführung 602.2 PC hochtemperaturfest Einschübe bis 130°C / Umgebung bis 100°C+++

Art.Nr.: 8916602
393.00 CHF
393.00 CHF pro Stück
Leiterplattenmagazin 603.2 PC, teilmontiert
Leiterplattenmagazin 603.2 PC, teilmontiert
LP-Breite: 40 - 310 mm / LP-Länge: 387 mm /
603.2 PC Leiterplattenmagazin teilmontiert, mit TS
Abm.: 400 x 380 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 40 - 310 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 387 mm
+++ Ausführung 603.2 PC hochtemperaturfest Einschübe bis 130°C / Umgebung bis 100°C+++

Art.Nr.: 8916603
419.20 CHF
419.20 CHF pro Stück
Leiterplattenmagazin 601.3 M, fertig montiert
Leiterplattenmagazin 601.3 M, fertig montiert
LP-Breite: 40 - 250 mm / LP-Länge: 342 mm /
601 M , Leiterplattenmagazin montiert, mit TS
mit Metallseitenwände
Abm.: 355 x 320 x 563 mm außen (L x W x H)
Einschübe bis 200°C / Umgebung bis 200°C
Leiterplattenbreite D = 10 - 250 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 342 mm

Art.Nr.: 8915601
609.15 CHF
609.15 CHF pro Stück
Leiterplattenmagazin 602.3 M, fertig montiert
Leiterplattenmagazin 602.3 M, fertig montiert
LP-Breite: 40 - 250 mm / LP-Länge: 387 mm /
602 M , Leiterplattenmagazin montiert, mit TS
mit Metallseitenwände
Abm.: 400 x 320 x 563 mm außen (L x W x H)
Einschübe bis 200°C / Umgebung bis 200°C
Leiterplattenbreite D = 10 - 250 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 387 mm

Art.Nr.: 8915602
668.10 CHF
668.10 CHF pro Stück
Leiterplattenmagazin 603.3 M, fertig montiert
Leiterplattenmagazin 603.3 M, fertig montiert
LP-Breite: 40 - 310 mm / LP-Länge: 387 mm /
603 M , Leiterplattenmagazin montiert, mit TS
mit Metallseitenwände
Abm.: 400 x 380 x 563 mm außen (L x W x H)
Einschübe bis 200°C / Umgebung bis 200°C
Leiterplattenbreite D = 10 - 310 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 387 mm

Art.Nr.: 8915603
681.20 CHF
681.20 CHF pro Stück
Leiterplattenmagazin 701.1 PS, teilmontiert
Leiterplattenmagazin 701.1 PS, teilmontiert
LP-Breite: 40 - 250 mm / LP-Länge: 342 mm /
701.1 PS Leiterplattenagazin teilmontiert, mit TS
Abm.: 355 x 320 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 40 - 250 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 342 mm
+++ 701.1 PS = Polystyrol Seitenwände Umgebungstemperatur max. 50 °C +++

Art.Nr.: 8917701
412.65 CHF
412.65 CHF pro Stück
Leiterplattenmagazin 702.1 PS, teilmontiert
Leiterplattenmagazin 702.1 PS, teilmontiert
LP-Breite: 40 - 250 mm / LP-Länge: 387 mm /
702.1 PS Leiterplattenmagazin teilmontiert, mit TS
Abm.: 400 x 320 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 10 - 250 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 387 mm
+++ 702.1 PS = Polystyrol Seitenwände Umgebungstemperatur max. 50 °C +++

Art.Nr.: 8917702
445.40 CHF
445.40 CHF pro Stück
Leiterplattenmagazin 703.1 PS, teilmontiert
Leiterplattenmagazin 703.1 PS, teilmontiert
LP-Breite: 40 - 310 mm / LP-Länge: 387 mm /
703.1 PS Leiterplattenmagazin teilmontiert,mit TS
Abm.: 400 x 380 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 40 - 310 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 387 mm
+++ 703.1 PS = Polystyrol Seitenwände Umgebungstemperatur max. 50 °C +++

Art.Nr.: 8917703
471.60 CHF
471.60 CHF pro Stück
Leiterplattenmagazin 704.1 PS, teilmontiert
Leiterplattenmagazin 704.1 PS, teilmontiert
LP-Breite: 10 - 330 mm / LP-Länge: 447 mm /
704.1 PS Leiterplattenmagazin teilmontiert,mit TS
Abm.: 460 x 400 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 10 - 330 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 447 mm
+++ 704.1 PS = Polystyrol Seitenwände Umgebungstemperatur max. 50 °C +++

Art.Nr.: 8917704
589.50 CHF
589.50 CHF pro Stück
Leiterplattenmagazin 701.2 PC, teilmontiert
Leiterplattenmagazin 701.2 PC, teilmontiert
LP-Breite: 40 - 250 mm / LP-Länge: 342 mm /
701.2 PC Leiterplattenmagazin teilmontiert, mit TS
Abm.: 355 x 320 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 40 - 250 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 342 mm
Gewicht: 5,5 kg
+++ Ausführung 701.2 PC hochtemperaturfeste Einschübe bis 130°C / Umgebung bis 80°C+++

Art.Nr.: 8916701
491.25 CHF
491.25 CHF pro Stück
Leiterplattenmagazin 702.2 PC, teilmontiert
Leiterplattenmagazin 702.2 PC, teilmontiert
LP-Breite: 40 - 250 mm / LP-Länge: 387 mm /
702.2 PC Leiterplattenmagazin teilmontiert, mit TS
Abm.: 400 x 320 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 40 - 250 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 387 mm
Gewicht: 5,9 kg
+++ Ausführung 701.2 PC hochtemperaturfeste Einschübe bis 100°C / Umgebung bis 80°C+++

Art.Nr.: 8916702
524.00 CHF
524.00 CHF pro Stück
Leiterplattenmagazin 703.2 PC, teilmontiert
Leiterplattenmagazin 703.2 PC, teilmontiert
LP-Breite: 40 - 310 mm / LP-Länge: 387 mm /
703.2 PC Leiterplattenmagazin teilmontiert, mit TS
Abm.: 400 x 380 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 40 - 310 mm, Nuttiefe 3 mm
max. Leiterplattenlänge C = 387 mm
Gewicht: 6,4 kg
+++ Ausführung 703.2 PC hochtemperaturfeste Einschübe bis 130°C / Umgebung bis 80°C+++

Art.Nr.: 8916703
543.65 CHF
543.65 CHF pro Stück
1 bis 16 (von insgesamt 64)
