EPApack® – ESD-Verpackungslösungen

EPApack® – ESD-Verpackungslösungen



Mit unserer Eigenmarke EPApack® bieten wir umfassende Verpackungslösungen, die dissipative, conductive und Abschirmungs-Elemente integrieren, um sicher-zustellen, dass Ihre Bauteile in einer kontrollierten und geschützten Umgebung bearbeitet, gelagert und transportiert werden können.

Ableitfähige (dissipative), leitfähige (conductive) und abschirmende (shielding) Verpackungen unterscheiden sich hauptsächlich in ihrer Fähigkeit, elektrostatische Ladungen zu handhaben. In der DryShield-Klasse ist darüber hinaus auch sicherer Schutz vor Feuchtigkeit geboten.


Unser Tipp:
Auch „Nicht-ESD-gerechte“-Teile, die sich aufladen könnten, sollten mit ESD-Verpackungen in der EPA transportiert werden. So wird verhindert, dass bereits bestehende Ladung in den geschützten Bereich transportiert wird, die auf die ESDS-Bauteile überspringen und diese beschädigen kann.

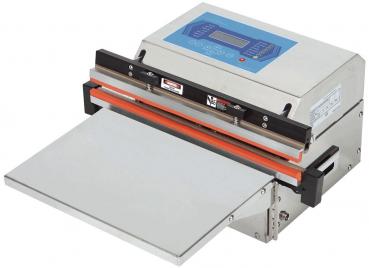

Unsere ESD-Vakuumverpackungsmaschinen von KOMET!

Die optimale Lösung für anspruchsvolle Umgebungen, in denen elektrostatische Entladungen vermieden werden müssen.


Erfahren Sie mehr

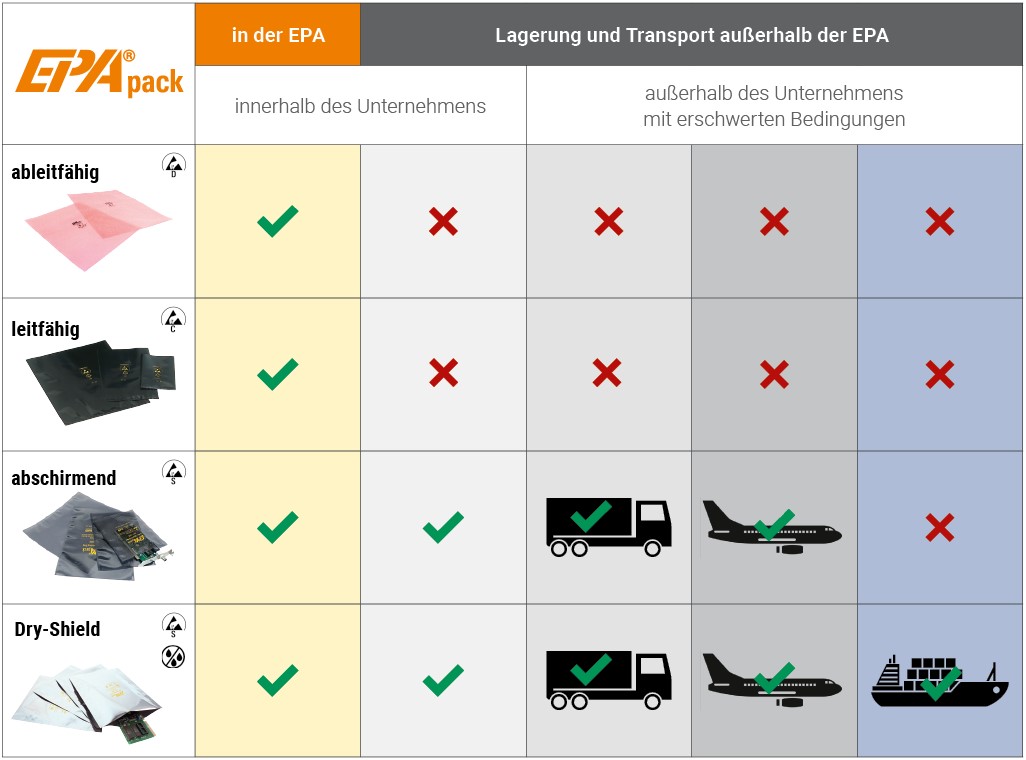

Sicher verpackt für jeden Einsatzzweck

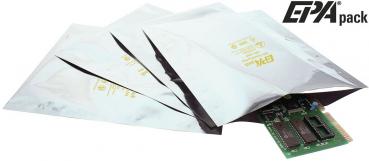

Zuverlässiger Schutz vor ESD und Feuchtigkeit mit EPApack® Dry-Shield-Beuteln

Die feuchtigkeitsundurchlässigen, metallisierten Sperrschichtbeutel mit speziellem Multilayer aus dissipativem Polyethylen und Polyester sowie aluminiumbedampfter Polyesterfolie bieten exzellenten Schutz gegen Feuchtigkeit und elektrostatische
Aufladung. Diese Verpackungen sind unverzichtbar für die ESD-Sicherheit bei Transport und Lagerung. In Verbindung mit den Trockenmitteln und Feuchtigkeitsindikatoren von EPApack® sind ESD-sensible elektronische Bauteile auch unter den härtesten Außenbedingungen zuverlässig geschützt.


EPApack® DPV-2000

EPApack® DPV-2000

Eigenschaften:

  • Abschirm- / Sperrschichtbeutel mit Feuchtigkeitsschutz entsprechend DIN EN 61340-5-1
  • Elektrostatische Abschirmung von <15nJ (Energy Test)
  • Entspricht MIL-PRF-81705 und ANSI / ESD STM11.31
  • Feuchtigkeitsschutz durch Multilayer aus dissipativem Polyethylen
  • Aluminiumbedampfte Polyesterfolie
  • Aminfrei, bleifrei
  • Standardaufdruck: ESD-Warnsymbol, Feuchtigkeitssymbol, Typenbezeichnung, Recyclingsymbol, LOT-Nr, RoHS-Symbol

Einsatzgebiete:

  • Verpackung innerhalb und außerhalb der EPA
  • ESD-sichere Transportverpackung auch bei Feuchtigkeit
  • Verpackung zur langfristigen Einlagerung von ESD-sensiblen Bauteilen

Verschlussvarianten:

  • Verschweißbar
  • Vakuumierbar

Abmessungen:

  • Folienstärke 0,09 mm
  • 14 verschiedene Standardgrößen erhältlich von 76 x 127 mm bis 457 x 609 mm

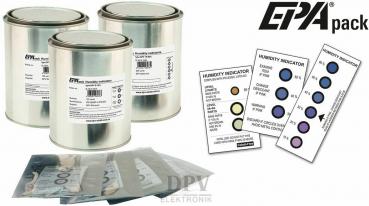

EPApack® Feuchtigkeitsschutz

Kobaltfrei
Kobalthaltig

Eigenschaften:

  • Große Bandbreite an Messbereichen in verschiedenen Abstufungen
  • Wahlweise kobaltfrei oder kobalthaltig
  • Längere Haltbarkeit und Lagerfähigkeit
  • Entspricht IPC/JEDEC J-STD-33

Messbereiche:

  • Große Bandbreite an Messbereichen in verschiedenen Abstufungen von 5 % bis 60 %

Verpackung:

  • Verschiedene Gebindegrößen
  • Luftdicht verschlossene Metalldose
  • Zu je 25 Einheiten in vakuumierten ESD-Beutelnverpackt


Trockenmittel

Typ Tyvek®:

  • Vliesbeutel Tyvek®
  • Nicht leitfähig
  • Trockenmittel: natürliche Tonerde
  • Hohe Aufnahmefähigkeit bei einer relativen Feuchte von 40 %
  • Haltbarkeit: 3 Jahre, bei sachgemäßer Lagerung
  • Entspricht der DIN 55473: staubdicht für hochempfindliche Produkte

Typ VA-ESD:

  • Beutel aus ESD-gerechtem Vlies
  • Antistatisch, leitfähig
  • Trockenmittel: Ton
  • Aufnahmefähigkeit bei einer relativen Feuchte über 50 %
  • Haltbarkeit: 3 Jahre, bei sachgemäßer Lagerung
  • Entspricht der DIN 55473: staubdicht für hochempfindliche Produkte
  • Entspricht der ESD-Norm DIN EN 61340-5-1


Sie benötigen Trockenmittel für Ihren Transport?

Mit nur wenigen Klicks berechnen wir Ihnen die genaue Menge an benötigtem Trockenmittel. Wahlweise nach der MIL-P-116-Spezifikation oder der deutschen DIN-Norm 55474.


Jetzt konfigurieren

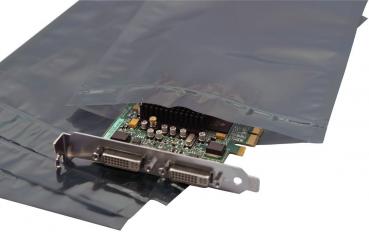

EPApack® DPV-1000: Variantenreich für individuelle Anforderungen

Die metallisierten Abschirmbeutel dieser Serie haben einen mehrschichtigen Aufbau und stehen in zahlreichen verschiedenen Größen als Standardbeutel zum Verschweißen oder wiederverschließbar mit Zip-Verschluss zur Verfügung. Darüber hinaus sind weitere Verschlussvarianten und Sonderlösungen erhältlich.

ESD-Seitenfaltenbeutel  oder -hauben eignen sich optimal zur Entsorgung oder kurzfristigen Lagerung von Kleinteilen, Granulaten etc.

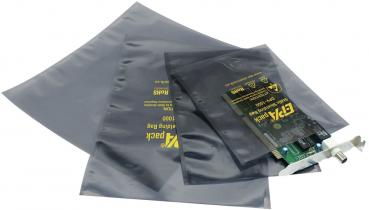

DPV-1000 / 1000-Zip (wiederverschließbar)

DPV-1000
DPV-1000 Zip

Eigenschaften:

  • Elektrostatische Abschirmung von <10nJ (Energy Test)
  • Hohe Abschirmung gegen Feldinduktion, geringste triboelektrische Aufladung
  • Kontrollierte Ableitung vorhandener Ladungen ohne Spontanentladung
  • Geeignet für Baugruppen mit Batterien und Akkus
  • Halbtransparente Optik – Innenliegendes ist sichtbar
  • Standardaufdruck: ESD-Warnsymbol, Typenbezeichnung, Recyclingsymbol, RoHS-Konformität, LOT-Nr.

Einsatzgebiete:

  • ESD-sichere Transportverpackung innerhalb und außerhalb der EPA (trocken)
  • Für langfristige Einlagerung von ESD-sensitiven Bauteilen

Ausführungen:

  • In zahlreichen Größen und Ausführungen erhältlich
  • Folienstärke 0,078 mm

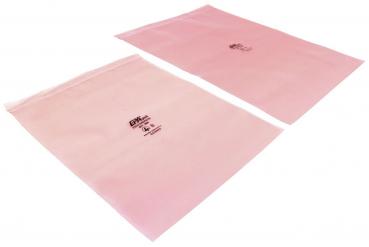

EPApack® DPV-3000 / 3006 Zip (wiederverschließbar)

DPV-3000
DPV-3006 Zip

Eigenschaften:

  • Ableitfähige Verpackungsbeutel
  • Dissipativ / antistatisch (DIN EN 61340-5-1)
  • Standardaufdruck: Typenbezeichnung, ESD-Warnsymbol und LOT-Nr.
  • Kostengünstig
  • Rosa, transparent
  • Aminfrei, recyclebar

Einsatzgebiete:

  • Geeignet für ESD-unempfindliche Bauteile innerhalb der EPA (Electrostatic Protected Area)
  • Baugruppen mit Batterien / Akkus entladen sich nicht

Ausführungen:

  • Umfangreiche Standardgrößen von 80 x 120 mm bis 400 x 600 mm
  • Folienstärke 0,06 mm oder 0,1 mm

Ausführungen:

  • Mit Klebeverschluss auf Anfrage erhältlich


ESD-Seitenfaltenbeutel

ESD-Seitenfaltenbeutel

Eigenschaften

  • Ableitfähige Transportverpackung
  • Dissipativ / antistatisch
  • Entspricht der ESD-Norm DIN EN 61340-5-1
  • Ohne Aufdruck
  • Kostengünstig
  • Rosa, transparent
  • Aminfrei, recyclebar

Einsatzgebiete:

  • zur Entsorgung oder kurzfristigen Lagerung von Kleinteilen, Granulaten usw.
  • 3 Jahre Haltbarkeit bei sachgemäßer Lagerung

Ausführungen:

  • Umfangreiche Standardgrößen für alle gängigen Transportbehälter
  • Folienstärke 0,05 mm bis 0,1 mm
  • Weitere Ausführungen auf Anfrage lieferbar


EPApack® Luftpolsterfolien und -beutel bieten perfekten Schutz bei Transport und Lagerung

ESD-Luftpolsterfolien auf Rolle und -beutel bieten eine Reihe von Vorteilen, die dazu beitragen, empfindliche elektronische Komponenten vor elektrostatischer Entladung zu schützen. Durch ihre antistatischen Eigenschaften verhindern sie ESD-Schäden an elektronischen Bauteilen.
Darüber hinaus bieten die Folien durch ihren dreilagigen Aufbau einen hervorragenden Schutz vor Stößen, Kratzern und Feuchtigkeit.

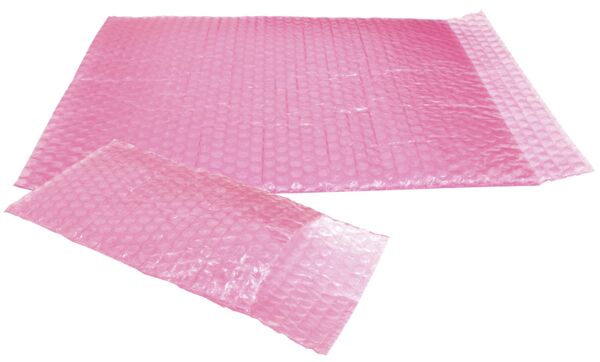

EPApack® Luftpolsterbeutel

Luftpolsterbeutel
HIGHSHIELD Luftpolstertaschen

Eigenschaften:

  • Ableitfähige Luftpolstertaschen
  • Farbe rosa, ohne Aufdruck
  • Aus ca. 35 % PIR-Rezyklat
  • Recyclebares Polyethylen
  • Aminfrei
  • Verschweißbar
  • Entspricht der ESD-Norm DIN EN 61340-5-1

Einsatzgebiete:

  • ESD-sichere Transportverpackung
  • Für die langfristige Einlagerung von ESDS Produkten geeignet

Ausführungen:

  • Sechs verschiedene Standardgrößen von 100 x 150 mm bis 300 x 400 mm
  • Standardausführung mit 50 mm Klappe
  • Kundenspezifische Maße mit und ohne Klappe auf Anfrage lieferbar

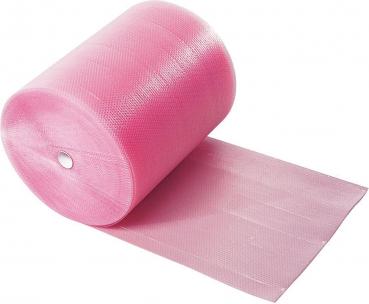

ESD-Luftpolsterfolien (Rollenware) ableitfähig

ESD-Luftpolsterfolien (Rollenware) ableitfähig

Eigenschaften:

  • Ableitfähige Luftpolsterfolie
  • Farbe rosa, ohne Aufdruck
  • Aus ca. 35 % PIR-Rezyklat
  • Recyclebares Polyethylen
  • Aminfrei
  • Verschweißbar
  • Entspricht der ESD-Norm DIN EN 61340-5-1

Einsatzgebiete:

  • ESD-sichere Transportverpackung
  • Für die langfristige Einlagerung von ESDS-Produkten geeignet

Ausführungen:

  • Rollenlänge: 100 m
  • In verschiedenen Breiten von 300 bis 1200 mm lieferbar


ESD-Luftpolsterfolien (Rollenware) leitfähig

ESD-Luftpolsterfolien (Rollenware) leitfähig

Eigenschaften:

  • Permanent volumenleitfähige Copolymerfolie
  • Oberflächen- und Volumenwiderstand Rs = 104 Ohm
  • Farbe schwarz, ohne Aufdruck
  • Haltbarkeit unbegrenzt bei sachgemäßer Lagerung
  • Recyclebar
  • Verschweißbar
  • In zwei Folienstärken erhältlich: 100 µ und 160 µ
    Entspricht DIN EN 61340-5-1

Einsatzgebiete:

  • Umgebungen mit höheren elektrostatischen Risiken


Ausführungen:

  • Rollenlänge: 100 m
  • In verschiedenen Breiten von 300 bis 1200 mm lieferbar


ESD-Luftpolsterfolien (Rollenware) abschirmend

ESD-Luftpolsterfolien (Rollenware) abschirmend

Eigenschaften:

  • Metallisierte abschirmende HIGHSHIELD Luftpolsterfolie, ohne Aufdruck
  • Außen abschirmende Folie
  • Innen PERMASTAT®-Folie
  • Elektrostatische Abschirmung < 15 nJ (Energy Test)
  • Oberflächen- und Volumenwiderstand Rs = 109 – 1010 Ohm
  • Verschweißbar, recyclebar
  • Entspricht DIN EN 61340-5-1 + IEC

Einsatzgebiete:

  • Umgebungen, die elektromagnetischer Strahlung ausgesetzt sind


Ausführungen:

  • Rollenlänge: 100 m
  • In verschiedenen Breiten von 300 bis 1200 mm lieferbar


Zuverlässiger Rundumschutz mit EPApack® Schaumfolien und -Schaumstoffen

Diese ESD-Schaumfolien und ESD-Schaumstoffe bieten den Vorteil, empfindliche elektronische Bauteile vor elektrostatischer Entladung zu schützen und somit potenzielle Schäden zu verhindern. Daneben sorgen sie auch für eine gute Polsterung und Stoßdämpfung, um die Bauteile während des Transports oder bei der Lagerung vor mechanischen Beschädigungen von außen zu bewahren.

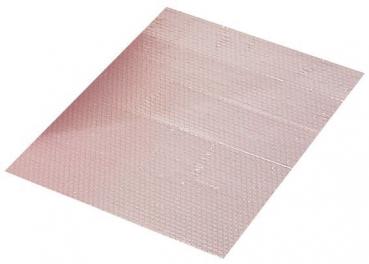

EPApack® PE-Schaumfolie

EPApack® PE-Schaumfolie

Eigenschaften:

  • Material: geschlossener PE-Schaum, aminfrei
  • Entspricht der ESD-Norm DIN EN 61340-5-1
  • Farbe rosa, ohne Aufdruck
  • Antistatisch, Oberflächenwiderstand RS 1011 Ohm
  • Recyclebar

Einsatzgebiete:

  • ESD-sichere Transportverpackung
  • Verpackung zur langfristigen Einlagerung von ESDS-Produkten
  • Haltbarkeit: 2 Jahre bei sachgemäßer Lagerung

Ausführungen:

  • Stärke: 1,5 mm
  • Rollenlänge 150 m
  • In verschiedenen Breiten von 300 bis 1200 mm lieferbar
  • Weitere Stärken, Perforationen, Zuschnitte, Beutel und Hauben sind auf Anfrage erhältlich

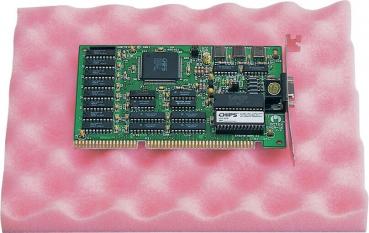

EPApack® PU-Schaumstoffe

ESD-PU-Schaumeinlagen
Rasterschaum für Versandschachteln

Eigenschaften:

  • ESD-Schaumstoff aus Polyurethan
  • Offenzellig und weich
  • Geeignet als Einsatz für Versandschachteln
  • Elektrostatisch dissipativ / ableitfähig, typischer Widerstand RS 1010 Ohm
  • Entspricht der ESD-Norm DIN EN 61340-5-1
  • Haltbarkeit: 2 Jahre bei sachgemäßer Lagerung
  • Über 20 verschiedene Standardgrößen

Ausführungen:

  • Noppenschaum
  • Glattschaum
  • Rasterschaum
  • Sonderdicken, -zuschnitte, Stanzteile oder Platten- und Rollenware sind auf Anfrage lieferbar


Sie haben Fragen oder wünschen eine individuelle Beratung?

Kontaktieren Sie uns gerne telefonisch oder per Mail über unser Kontaktformular.


Kontakt

Alles zusammengefasst!

Alle Informationen zu unserer umfassenden Sortiment zu unseren individuellen Verpackungslösungen mit EPApack® finden Sie übersichtlich zusammengefasst auch im aktuellen Prospekt sowie im separaten Übersichtsflyer zu unseren DPV-1000 Abschirmbeutel. Jeweils verfügbar als Online-Blätterkatalog, als Download oder fordern Sie Ihr kostenloses Printexemplar an.


Artikelbild
NEU
TOP

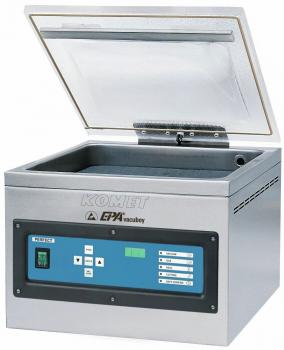

Komet EPA®vacuboy ESD Vakuumverpackungsmaschine
Kammergröße BxLxH: 360 x 380 x 140 mm
Schweißlänge: 350 mm, max. Beutelgröße 350 x 400mm
Tischgerät, Abmessung: 400x500x360 mm BxLxH
Elektronik: PerfectPlus
Begasungseinrichtung
Verstärkter Schweißtrafo
Pumpe für 10 cbm / h
Anschlusswert: 0,7 kW / 230 V
Gewicht: 44 kg

ESD Auführung mit leitfähigen Füssen, Einlegeplatten und Deckel

Art.Nr.: 3430.010.ESD
6,332.05 CHF
6,332.05 CHF pro Stück
Artikelbild
NEU
TOP
Komet EPA®plusVac20 ESD Vakuumverpackungsmaschine
Kammergröße BxLxH: 430 x 505 x 175 mm
Schweißlänge: 1 x 405 mm,
max. Beutelgröße: 400 x 500 mm
Tischgerät, Abmessung: 480x655x385 mm BxLxH
Elektronik: PerfectPlus
Begasungseinrichtung
Verstärkter Schweißtrafo
Pumpe für 21 cbm / h
Anschlusswert: 1,0 kW / 400 V
Gewicht 62 kg

ESD Auführung mit leitfähigen Füssen, Einlegeplatten und Deckel

Art.Nr.: 3430.020.ESD
8,116.70 CHF
8,116.70 CHF pro Stück
Artikelbild
NEU
TOP
Komet EPA®plusVac24 ESD Vakuumverpackungsmaschine
Kammergröße BxLxH: 640 x 475 x 205 mm
Schweißlänge: 2 x 455 mm
max. Beutelgröße: 450 x 600 mm
Standgerät, Abmessung: 710 x 665 x 1010 mm BxLxH
Elektronik: PerfectPlus
Begasungseinrichtung
Verstärkter Schweißtrafo
Pumpe für 60 cbm / h
Anschlusswert: 1,9 kW / 400 V
Gewicht 117 kg

ESD Auführung mit leitfähigen Rollen, Einlegeplatten und Deckel

Art.Nr.: 3430.040.ESD
12,219.25 CHF
12,219.25 CHF pro Stück
