ESD Schutzzone

Überall, wo sich Menschen bewegen oder Material bewegt wird, entsteht elektrostatische Aufladung. Elektronische Baugruppen mit zunehmend kleiner werdenden Struktur können durch elektrostatische Entladungen beschädigt oder zerstört werden. Da man die elektrostatische Aufladung nicht fühlt oder einfach mit einem Multimeter messen kann, müssen diese Risiken fachgerecht bewertet werden.

Die durch elektrostatische Entladungen geschädigten Bauteile können zu einem Ausfall oder zu einer Verkürzung der Lebensdauer der betroffenen Baugruppen führen. Zur Vermeidung elektrostatischer Aufladung von Personen und Material werden ESD-Schutzmaßnahmen benötigt. Ziel ist es, durch Erdung eine Aufladung zu vermeiden und aufgeladenes Material langsam zu entladen.

Bereiche, die so gestaltet sind, dass elektronische Baugruppen sicher gehandhabt werden können, bezeichnet man als ESD-Schutzzonen oder EPA (Electrostatic Protected Area). Diese Bereiche werden besonders gekennzeichnet.

Unabhängig von der Ausrüstung der ESD-Schutzzone müssen zusätzliche Maßnahmen eingehalten werden:

• ESD-gefährdete Bauteile (ESDS) dürfen nur in der ESD-Schutzzone (EPA) verarbeitet werden
• Personenerdung über Handgelenkband und ESD-Schuhe sicherstellen
• Ableitfähige und andere Kleidungsstücke bedeckende Kleidung tragen
• Elektrostatisch aufladbare Materialien wie PE, PVC, Styropor etc. vermeiden
• Elektrostatisches Feld von > 5000 Volt/m ist zu vermeiden
• Nur gekennzeichnete ESD-Verpackungen und Transportbehälter verwenden
• In EPA-Schutzzonen darf nur ESD-geschultes Personal eingesetzt werden

Durch eine regelmäßige Überwachung der Schutzfunktionen in der EPA wird eine sichere Verarbeitung von Elektronik gewährleistet.


Bodenmarkierung

Bodenmarkierungen dienen dazu, um einen ESD-Bereich zu kennzeichnen

Bodenbelag

ESD-Böden sind spezielle Bodenbeläge, die die elektrostatischen Aufladungen und Entladungen unterbinden und die elektrostatische Ladung stattdessen zu einem Erdungspunkt leiten.

Papierkorb / Abfallbehälter

ESD-Papierkörbe / Abfallbehälter dienen zum Entsorgen des Mülls in ESD-Bereichen

Papierkorb / Abfallbehälter

ESD-Papierkörbe / Abfallbehälter dienen zum Entsorgen des Mülls in ESD-Bereichen

Mess- und Prüfgeräte

Mess- und Prüfgeräte gibt es in verschiedenen Ausführungen, dienen zum Messen und Protokollieren z.B. von Oberflächenwiderstände, Ableitwerte, Aufladungen/ Entladungen in EPA-Zonen.

Tischbelag

Gibt es in verschiedenen Farben / Standard-Abmessungen und auf Wunsch in kundenspez. Abmessungen und Ausführungen / elektrostatisch leitfähige und ableitende Eigenschaften / schützt Personen und Bauteile durch sanfte Entladung

Tischbelag

Gibt es in verschiedenen Farben / Standard-Abmessungen und auf Wunsch in kundenspez. Abmessungen und Ausführungen / elektrostatisch leitfähige und ableitende Eigenschaften / schützt Personen und Bauteile durch sanfte Entladung

Erdungsbox

Erdungsboxen werden benötigt um Handgelenkbänder, Tischbeläge, Erdungsleitungen zu erden.

Erdungsbox

Erdungsboxen werden benötigt, um Handgelenkbänder, Tischbeläge, Erdungsleitungen zu erden.

Erdungsbox

Erdungsboxen werden benötigt, um Handgelenkbänder, Tischbeläge, Erdungsleitungen zu erden.

Ionisiergerät

Ionisiergeräte neutralisieren elektrostatische Aufladungen an Arbeitsplätzen und im Servicebereich sowie in Maschinen wie z. B. Bestückungsautomaten

Ionisiergerät

Ionisiergeräte neutralisieren elektrostatische Aufladungen an Arbeitsplätzen und im Servicebereich sowie in Maschinen wie z. B. Bestückungsautomaten

Reiniger Bodenbelag

Gründliche Bodenreinigung für normal und sehr stark verschmutzte ESD Böden

Reiniger Tischbelag

Reinigung für leitfähige Oberflächen im ESD Bereich ( Tischbeläge )

Regalbeläge

Volumenleitfähiger ESD-Regalbelag für Regale, Werkzeugbänke, Transportwagen (Schutz von Bauteilen)

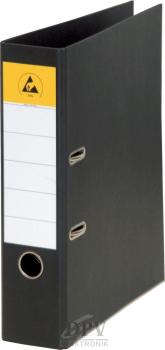

Ringordner / Dokumentenhüllen

Ableitfähige Ordner und Dokumentenhüllen zur Aufbewahrung von Unterlagen in einer EPA.

Behälter

Zum Transport und Lagerung von elektronischen Bauteilen, als Schutz vor Beschädigungen durch elektrostatische Entladungen

Personen-Teststation

Messgerät zur Überprüfung, Messung, Dokumentation, Protokollierung der Personenerdung von Mitarbeitern / Besucher.

Warnschild

Warnschilder für die Wand zur Kennzeichnung eines ESD Arbeitsplatzes

Warnetiketten

Zur Kennzeichnung / Etikettierung von ESD gefährdeten Beuteilen / Produkten auf Verpackungen / Beuteln.

Permanentüberwachung

Permanentüberwachung von ESD-Ereignissen an Arbeitsplätzen, Maschinen, Werkzeugen...

Versandschachteln

Hohe Abschirmeigenschaft, zum Versand, Transport oder Lagerung von empfindlichen ESD-Bauteilen, mit verschiedenen Schaumstoffen (Option) ausrüstbar

Handgelenkbänder

Ein Handgelenkband wird verwendet, um Personen zu erden und damit elektrostatische Entladungen (ESD) zu verhindern / Anschluss an Tischmatten oder Erdungsbaustein.

Fersenbänder / Schuhe

Das Tragen von ESD-Schuhen verhindert den Aufbau von elektrostatischer Ladung im Körper durch das sehr sichere und sehr kontrollierte Ableitung der Ladung in den Boden. Sie garantieren das Unterdrücken von plötzlicher elektrischer Entladung zwischen elektrisch geladenen Objekten bei Kontakt.

Kleidung

Die ESD-Kleidung muss in ESD-Schutzzonen getragen werden. Die ESD-Kleidung hat im Gegensatz zur restlichen Arbeitskleidung, eingewebte leitfähige Fasern, die die elektrostatische Ladung ableitet.

Folienbeutel

ESD-Folienbeutel dienen als Verpackung von elektronischen Geräten oder Teilen davon, um diese vor statischer Elektrizität zu schützen. ESD-Beutel bieten je nach Ausführung Schutz vor elektrostatischer Aufladung bzw. vor einer direkten Entladung und schützen vor Staub sowie teilweise auch vor Wasserdampf und Gasen

Folienbeutel

ESD-Folienbeutel dienen als Verpackung von elektronischen Geräten oder Teilen davon, um diese vor statischer Elektrizität zu schützen. ESD-Beutel bieten je nach Ausführung Schutz vor elektrostatischer Aufladung bzw. vor einer direkten Entladung und schützen vor Staub sowie teilweise auch vor Wasserdampf und Gasen

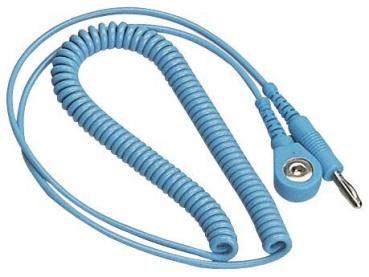

Erdungskabel

Ausführungen in div. Längen und Anschlüssen , wird z.B. benötigt für die Verbindung vom Handgelenkband zur Tischmatte / Erdungsbaustein / Handgelenkband / Tischmatte

Stühle

ESD-Stühle schützen vor elektrostatischen Entladungen, Schmutzpartikeln und Funkenbildung schützen. ESD-Stühle verhindern die Aufladung oder leiten diese wirkungsvoll ab und verhindern die Entladung bei der Berührung von empfindlichen Bauteilen.

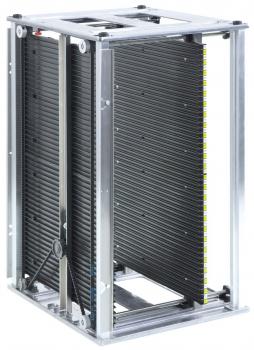

Leiterplattenhalter

Ideal für die Zwischenlagerung / Lagerung / Transport von bestückten und unbestückten Leiterkarten in ESD-Produktions- oder Prüfbereichen
