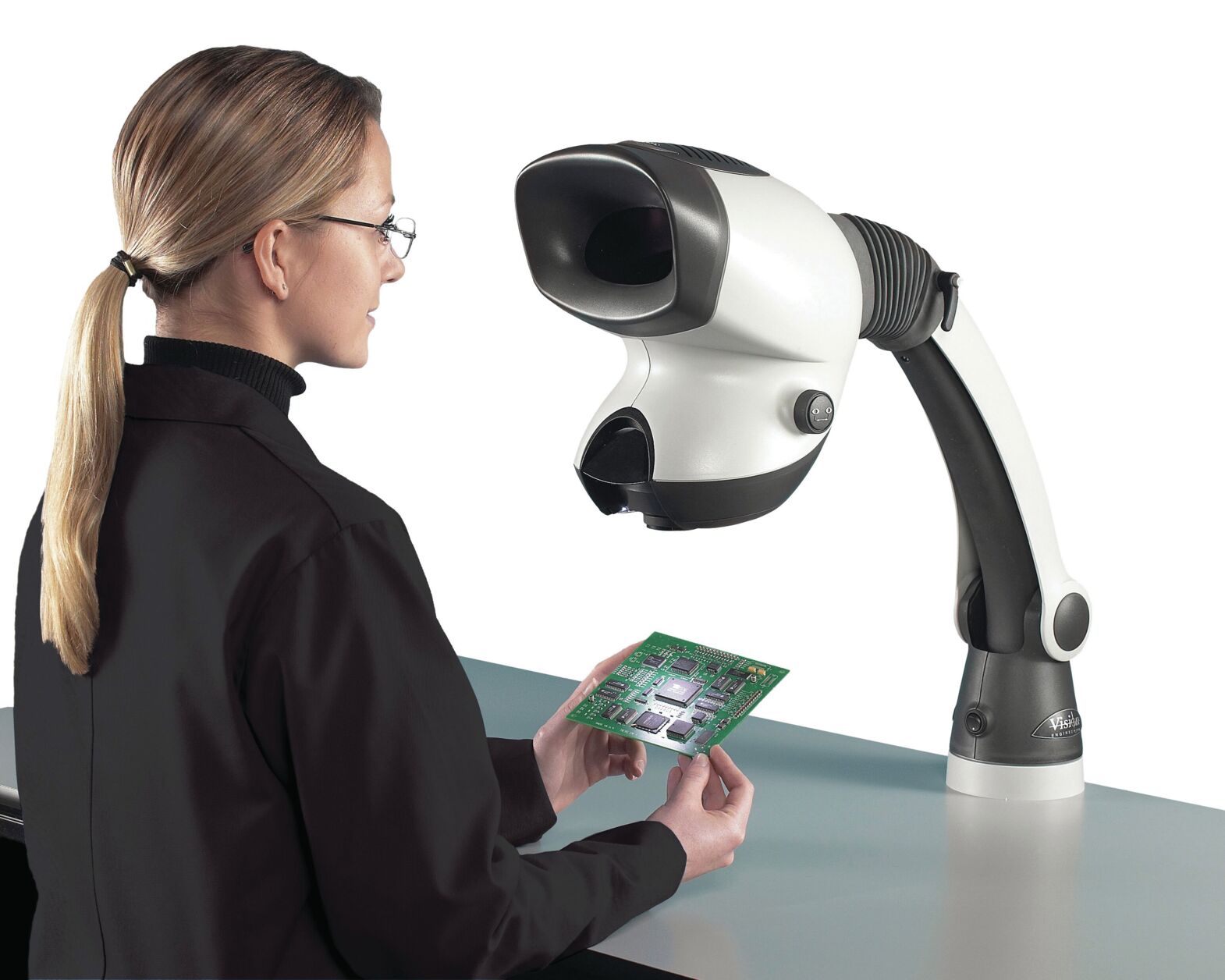

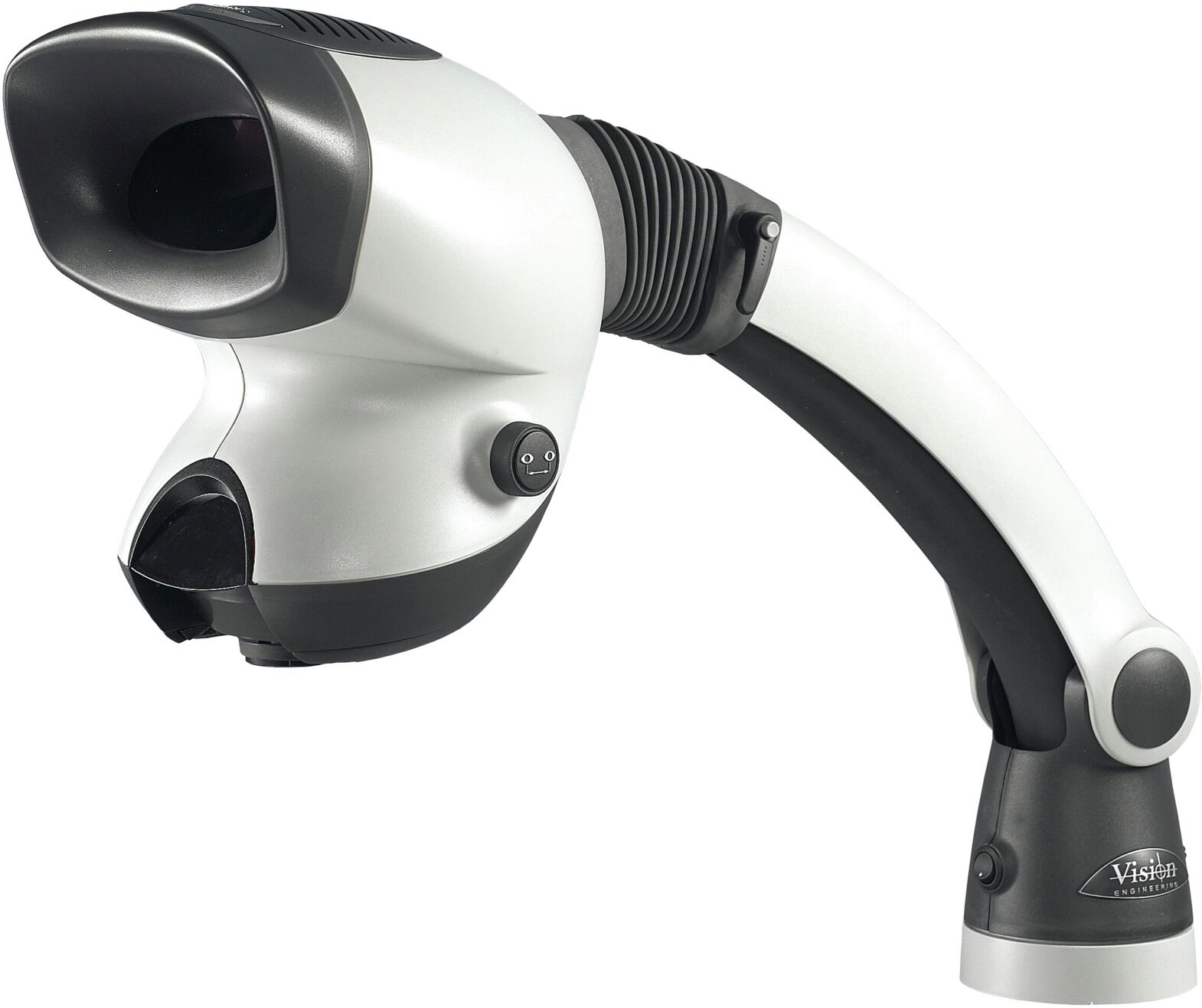

MANTIS Compact

MANTIS Compact

  • Hoher Nutzen bei geringer Investition
  • Vergrößerung x2, x4, x6, x8 über Schnellwechselobjektive
  • Farbechte LED-Beleuchtung mit langer Lebensdauer
  • 3 Stativ-Varianten (Univeralständer, flexibler Universalständer oder Tischstativ)
  • Große Arbeitsabstände
  • Hervorragende Hand-Augen-Koordination für ergonomisches Arbeiten
  • Maximale Kopfbewegungsfreiheit


Technische Daten:
Vergrößerung:echte lineare  2,- 4-, 6-, 8-fache Vergrößerung

Objektivaufnahme:

für 1 Objektiv

Beleuchtung:

20 LEDs / 9.400 LUX

Netzanschluss:

9V DC, externes Netzteil

Gewicht:

5,4 kg netto mit Universalständer
6,6 kg netto mit Tischständer
14,0 kg netto mit flexiblen Gelenkarmständer

Details zur Optik

ArtikelVergrößerungArbeitsabstand [mm]Bildausschnitt [mm]
MCO-002x216745,0
MCO-004x496 27,5
MCO-006x673 19,2
MCO-008x85913,75

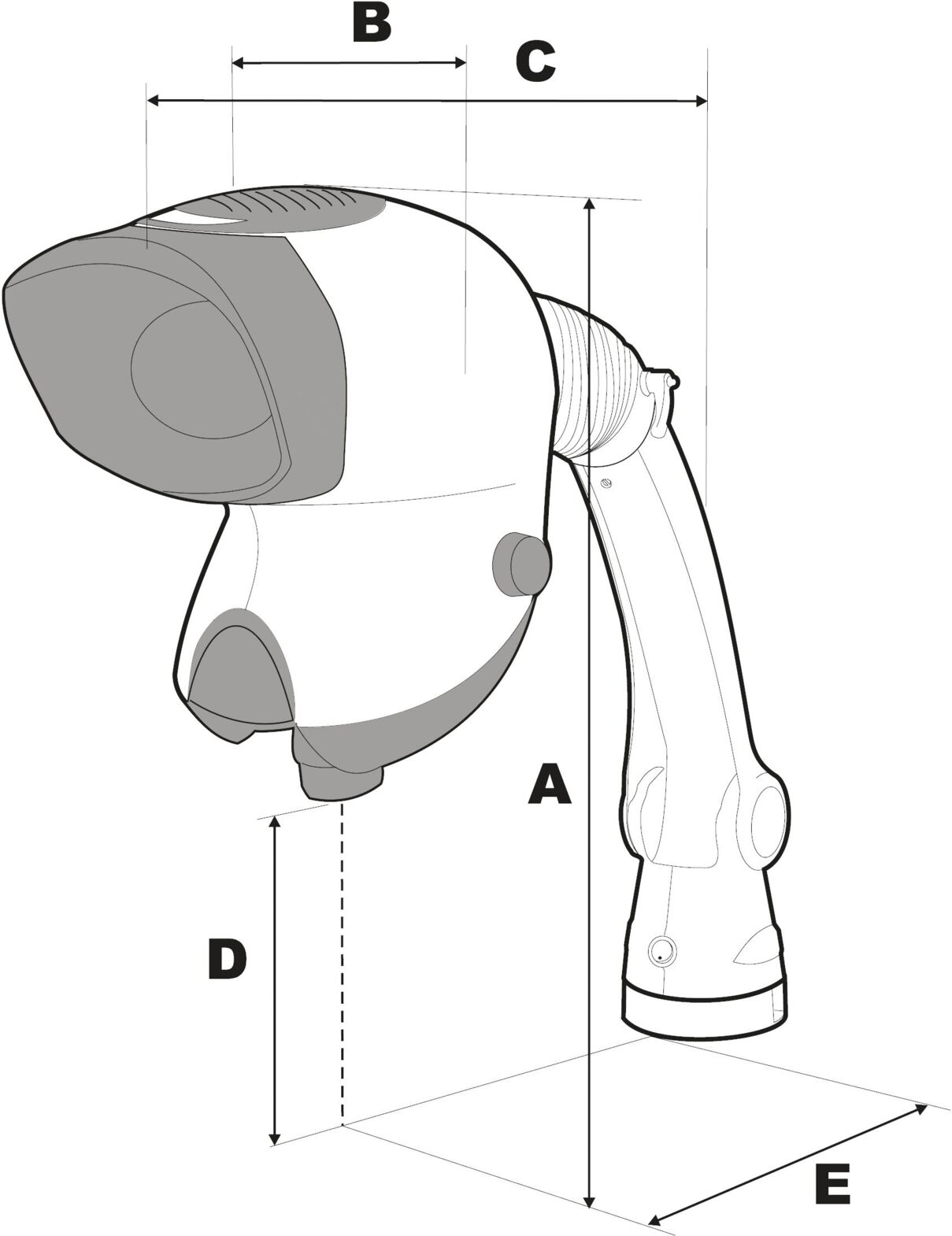

Abmessungen mit Universalständer:

A = 395 mm  - 605 mm
B = 213 mm
C = 565 mm - 775 mm
D = 90 mm - 300 mm
E = 335 mm - 545 mm

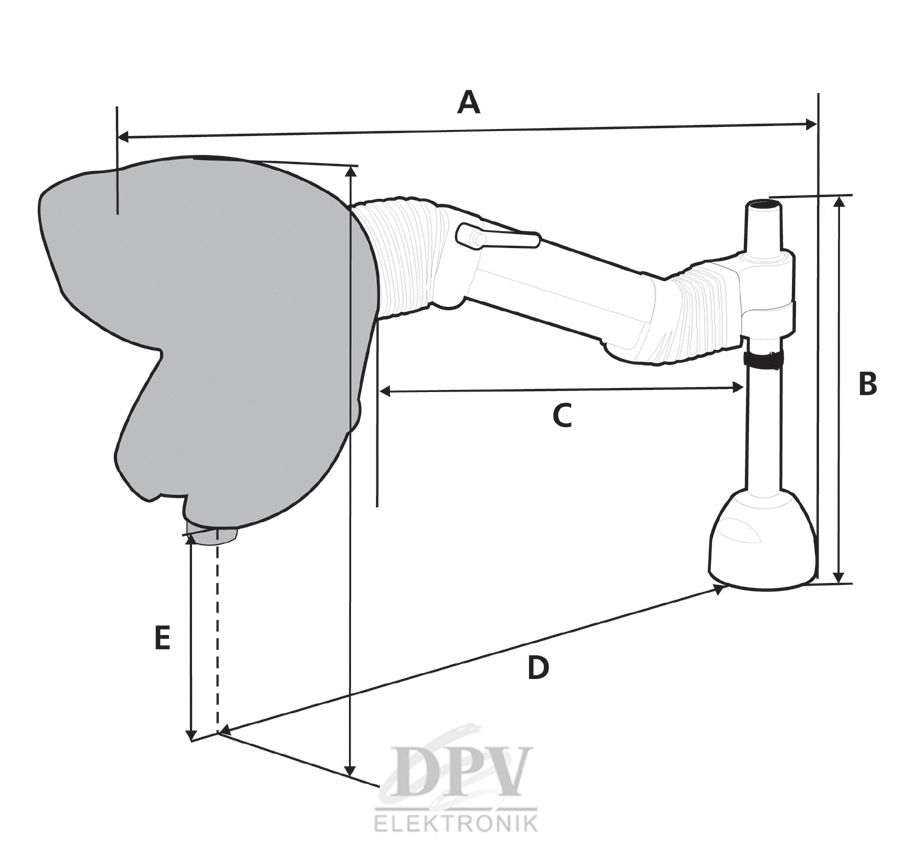

Abmessungen mit flexiblen Gelenkständer:

A = 880 mm
B = 430 mm
C = 510 mm
D = 650 mm
E = 290 mm


Weiterlesen...

Filter

Fehler beim Abrufen der verfügbaren Filterwerte!

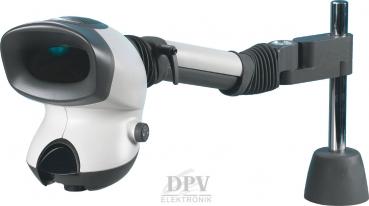

MANTIS Compact "Flexibel"
MANTIS Compact "Flexibel" bestehend aus:
Kopf MCH-001 (ohne Objektive), Schwenkständer
MCF-001, LED Auflicht
für Tischmontage, incl. Netzteil für 230V/50 Hz
Für allgemeine Auflicht-Anwendungen mit Vergrößerung x2 bis x8 (Option), Inspektion und Nacharbeit"freihändig an kleinen und großen Teilen aus allen technischen Bereichen, Einplatzsystem mit Klemm- oder 3-Loch- Montage auf Arbeitsplatz

Art.Nr.: MC-Flex
3,664.70 CHF
3,664.70 CHF pro Stück
Mantis Compact "Universal"
MANTIS Compact "Universal" bestehend aus:
Kopf MCH-001 (ohne Objektive), Universalständer
MCS-005, LED Auflicht und Staubschutzhülle MS-003,
für Tischmontage, incl. Netzteil für 230V/50 Hz
Für allgemeine Auflicht-Anwendungen mit Vergrößerung x2 bis x8 (Option), Inspektion und Nacharbeit"freihändig an kleinen und großen Teilen aus allen technischen Bereichen, Einplatzsystem mit Klemm- oder 3-Loch- Montage auf Arbeitsplatz


Art.Nr.: MC-Uni
2,356.90 CHF
2,356.90 CHF pro Stück
Objektiv 2-fach für MANTIS Compact
Objektiv/Vorsatzlinse, 2-fach Vergrößerung,
Arbeitsabstand 167 mm
(passend für MANTIS Compact)

Art.Nr.: MCO-002
331.50 CHF
331.50 CHF pro Stück
Objektiv 4-fach für MANTIS Compact
Objektiv/Vorsatzlinse, 4-fach Vergrößerung,
Arbeitsabstand 96 mm
(passend für MANTIS Compact)

Art.Nr.: MCO-004
139.10 CHF
139.10 CHF pro Stück
Objektiv 6-fach für MANTIS Compact
Objektiv/Vorsatzlinse, 6-fach Vergrößerung,
Arbeitsabstand 73 mm
(passend für MANTIS Compact)

Art.Nr.: MCO-006
217.10 CHF
217.10 CHF pro Stück
Objektiv 8-fach für MANTIS Compact
Objektiv/Vorsatzlinse, 8-fach Vergrößerung,
Arbeitsabstand 59 mm
(passend für MANTIS Compact)

Art.Nr.: MCO-008
555.10 CHF
555.10 CHF pro Stück
Schutzgläser für Objektive 2-/4-/6-/8-fach
Schutzgläser für Objektive " Compact "
( 4 Stück )
passend für Objektive "MANTIS Compact"

Art.Nr.: MCO-010
139.10 CHF
139.10 CHF pro VPE
UV-Projektionskopf (ohne Objektive) für MANTIS Compact
MANTIS-Compact UV-Projektionskopf (ohne Objektive)
UV-LED-Beleuchtung
(passend zu Ständer MCS-005 oder MCS-006)

Art.Nr.: MCH-002
2,606.50 CHF
2,606.50 CHF pro Stück

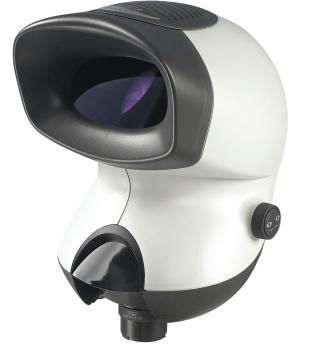

Projektionskopf (ohne Objektive) für MANTIS Compact
MANTIS-Compact Projektionskopf (ohne Objektive),
LED-Beleuchtung
(passend zu Ständer MCS-005 oder MCS-006)

Art.Nr.: MCH-001
1,384.50 CHF
1,384.50 CHF pro Stück

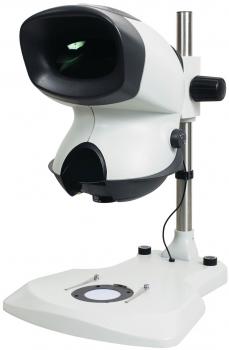

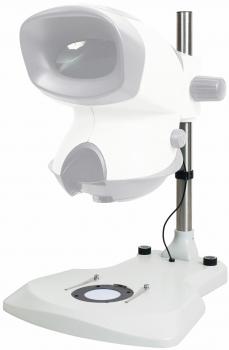

Tischständer für MANTIS Compact
MANTIS-Compact/Elite Tischständer MBS-002,
mit LED-Durchlicht, Stromversorgung über Dimmer
für Auf- und Durchlicht, incl. Staubschutzhülle

Art.Nr.: MBS-002
1,138.80 CHF
1,138.80 CHF pro Stück

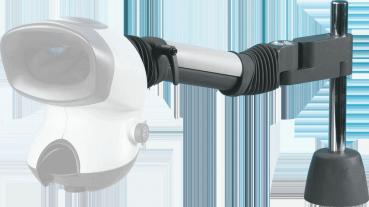

Flexibler Gelenkarmständer für MANTIS Compact
MANTIS-Compact Flexibler Gelenkarm Ständer
(Schwenkarm) mit Positionsfixierung
Ausladung: 700 mm

Art.Nr.: MCF-001
2,280.20 CHF
2,280.20 CHF pro Stück

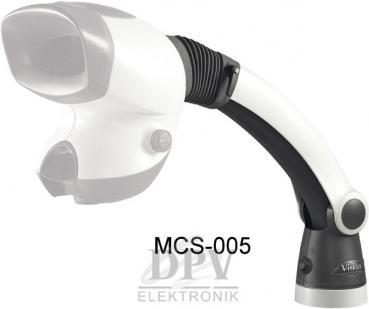

Universalständer (Schwenkarm) für MANTIS Compact
MANTIS-Compact Universalständer
(Schwenkarm) mit Positionsfixierung

Art.Nr.: MCS-005
972.40 CHF
972.40 CHF pro Stück
1 bis 13 (von insgesamt 13)
