VISION Makrolite 4K

VISION Makrolite 4K

PC-Steuerung

Die PC-Version Makrolite 4K in Kombination mit unseren Softwareoptionen, erweitert das Spektrum um Bilderfassung, Annotation, Messung am Bildschirm, Erstellung von Daten-/Bildberichten und eine Reihe von Bildverarbeitungswerkzeugen.

Unsere Softwareoptionen beinhalten unter anderem:

  • Kontrolle der Kameraeinstellungen
  • Bildaufnahme in den Formaten JPEG, PNG, BMP und TIFF
  • Annotation, einschließlich Markierungen und Kennzahlen
  • Messwerkzeuge wie Abstand, Winkel, Durchmesser, Fläche
  • Import von CAD-Dateien zur Inspektion
  • Bildverarbeitung wie Farbumkehrung, Formerkennung, Fokusstapeln, Overlays
  • Erstellung von Berichten in Excel und anderen Formaten



Konsolensteuerung

Die Konsolen-Version bietet eine direkte HDMI-Verbindung zum Monitor für die Live-Anzeige mit voller Kontrolle über den Zoombereich und alle Kameraeinstellungen.

Zu den Kamerasteuerungen gehören:

  • Vergrößerungsbereich 3x bis 330x. Zoomfaktor 20:1
  • Autofokus und manueller Fokus
  • Blende, Belichtung (AE-, AP- und ME-Modi)
  • Verstärkung, Weißabgleich, Bildspiegelung



Datenübertragung

Teilen Sie 4K Bilder, Videos oder Berichte einfach und sofort über Netzwerke mit Kollegen, Lieferanten, Kunden und Behörden. Die Option zum Speichern von Bildern und Videosauf einem USB-Laufwerk ist sowohl bei der PC- als auch bei der Konsolenkonfiguration verfügbar.



Flexible Lösungen

Was auch immer Ihre Anwendungen sind, wählen Sie die passende Stativ-Variante, die Ihre Anforderungen perfekt erfüllt.



Ultra 4k Videoprüfung leicht gemacht

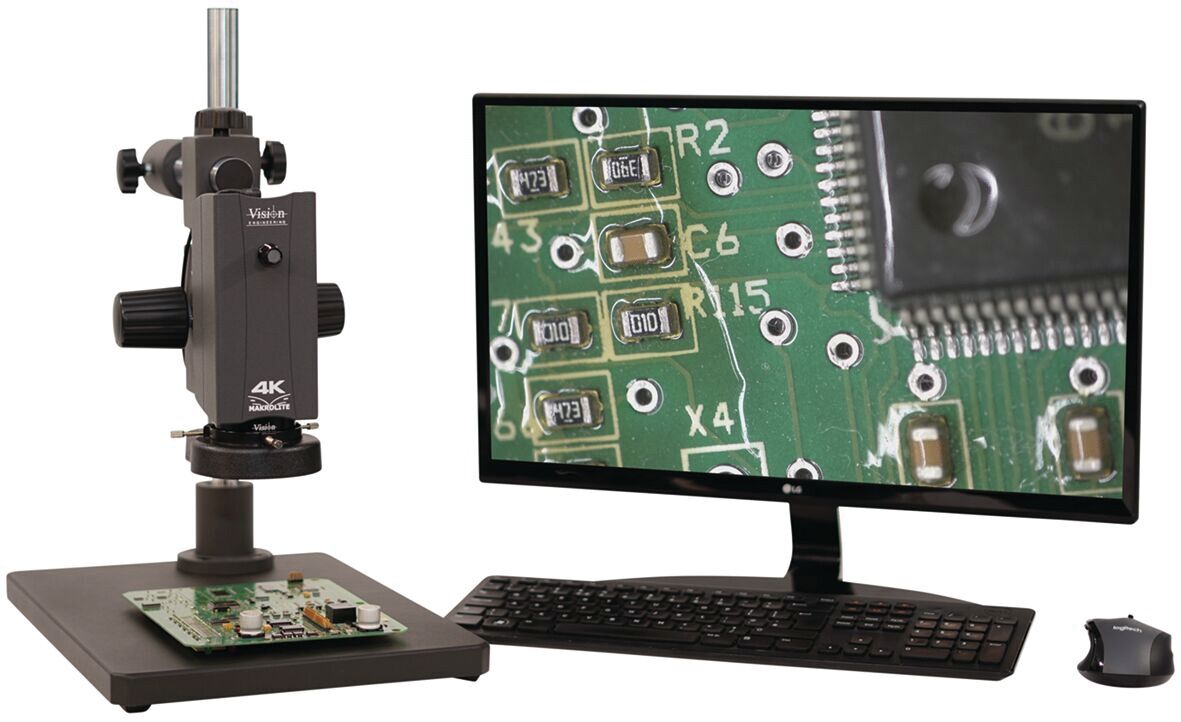

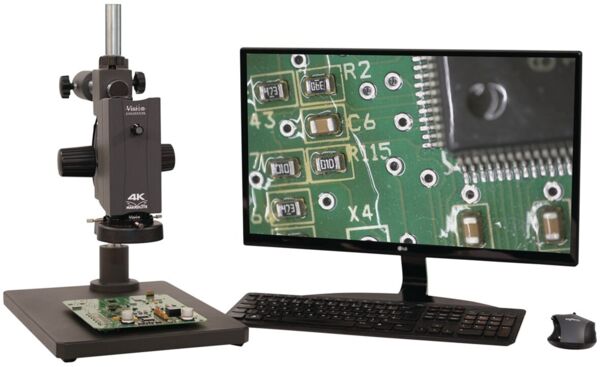

Makrolite 4K, eine leistungsstarke Bildgebungslösung, ideal für anspruchsvolle Prüfroutinen. Makrolite 4K liefert hochauflösende Videobilder mit einem großen Dynamikbereich und bis zu einer Vergrößerung von 330x.



Makrolite 4K ist intuitiv zu bedienen und bietet sowohl Vielseitigkeit als auch hohe Leistung. Geeignet für Industrie und Life-Science-Bereiche, einschließlich Produktion, Laborforschung, Forschung & Entwicklung, Mikromontage, Qualitätskontrolle, eingehende/ausgehende Produktprüfung, Präparation und Nacharbeit.

Der große Dynamikbereich der 4K-Auflösung verbessert die Ansicht reflektierender Objekte, wie z.B. Lötstellen oder Objekte mit geringem Kontrast, wie Gummi und Kunststoffteile.

In Kombination mit einer breiten Palette an Objektiven und Stativ-Variationen ist Makrolite 4K eine flexible Lösung für Ihre spezifischen Inspektionsanforderungen.



Kamera PC Anforderungen
SensortypCMOS 1/2,5" 8,51 MP BetriebssystemWindows 10
Kameraausgabe4K, 2160p/30fps Prozessori7 oder neuer, 3GHz
FokusAF oder manuell Grafikkartemin. HDMI 2.0
BildUltra HD 2160p Speichermin. 8GB RAM
 (3840 x 2160) Steckplatzx4 oder x8-PCI-Express-Karte


  Bildausschnitt bei
  min. Vergr.max. Vergrößerung
ObjektiveArbeitsabstand (Opt. Zoom)(Dig. Zoom)
0,45x170 mm212 mm (3x)8,8 mm (45x)4,4 mm (90x)
0,62x112 mm201 mm (3x)10,2 mm (57x)5,1 mm (114x)
1,0x84 mm61 mm (10x)6,2 mm (100x)3,1 mm (200x)
1,5x43 mm28 mm (20x)4,2 mm (150x)2,1 mm (300x)
2,0x29 mm24 mm (20x)3,2 mm (165x)1,6 mm (330x)

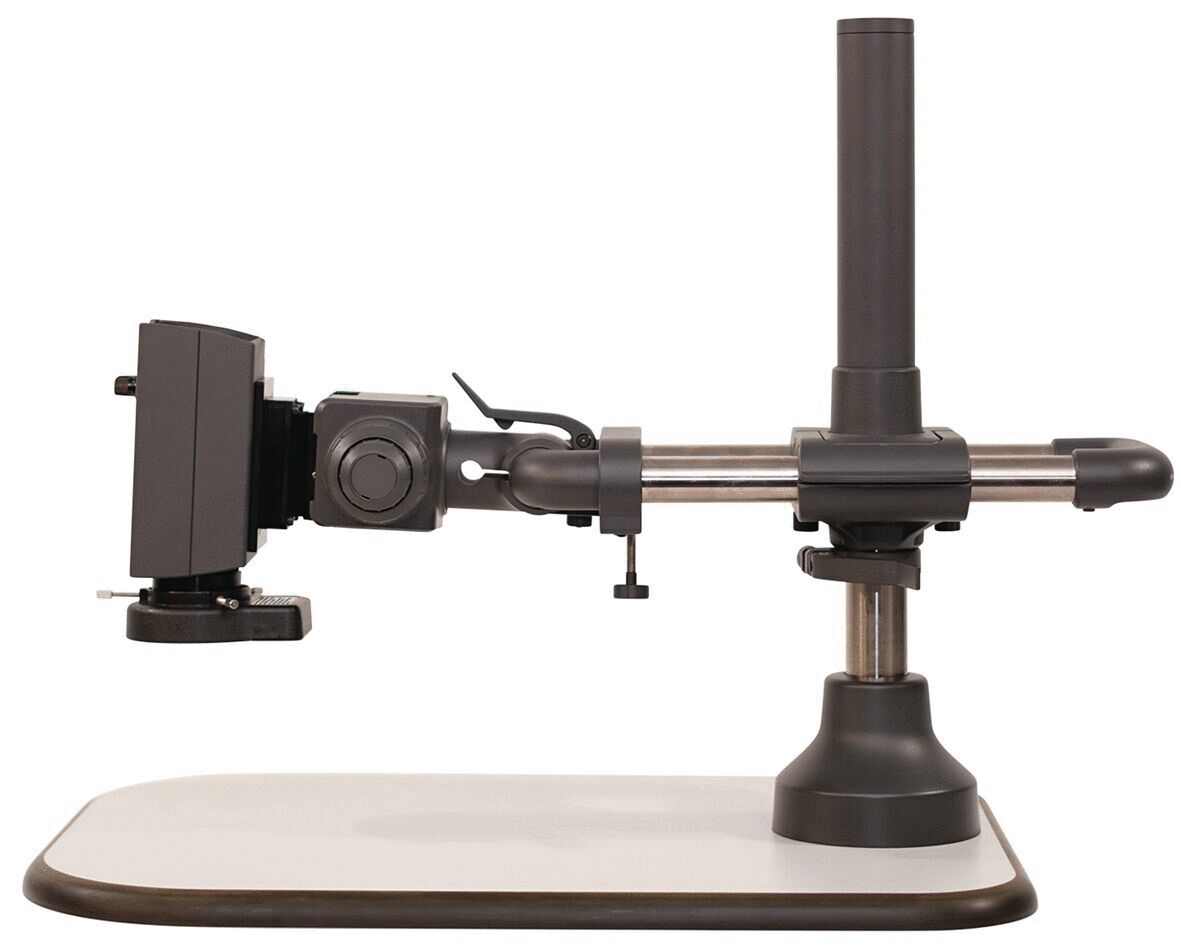

Multi-Achsen-Ständer (EVB021)

  • Präzise und robust
  • Ideal für Anwendungen, bei denen ein maximaler Arbeitsabstand benötigt wird
  • Schnelles und müheloses Justieren in allen Achsen
  • Erweiterte Reichweite (max. Ausladung 439 mm)

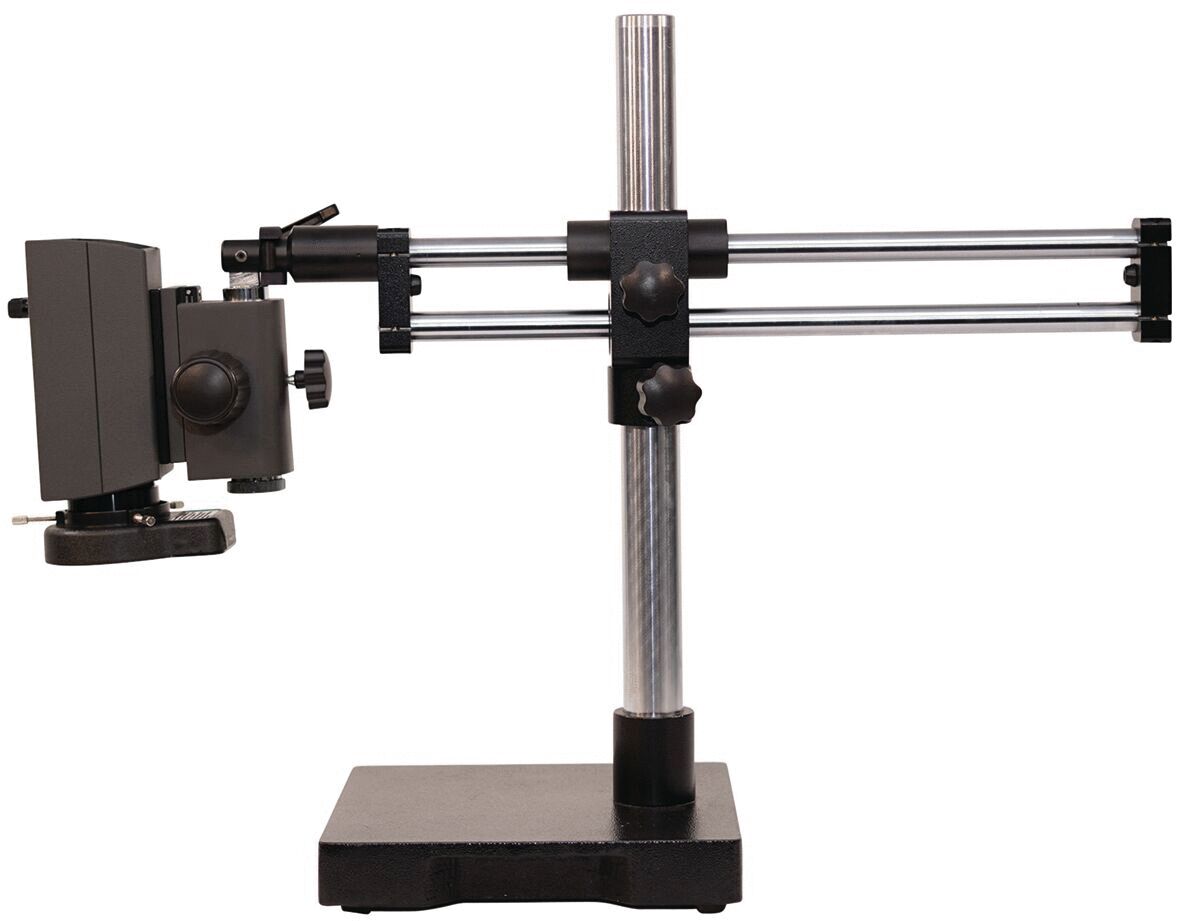

Doppelarm-Säulenständer (S-241)

  • Für Anwendungen, die eine größere Reichweite erfordern, ohne die Stabilität zu beeinträchtigen
  • Einfache Justierung für genaue Positionierung und Ausrichtung
  • Verfügbar mit Basisplatte oder Klemme zur Montage direkt auf der Arbeitsfläche

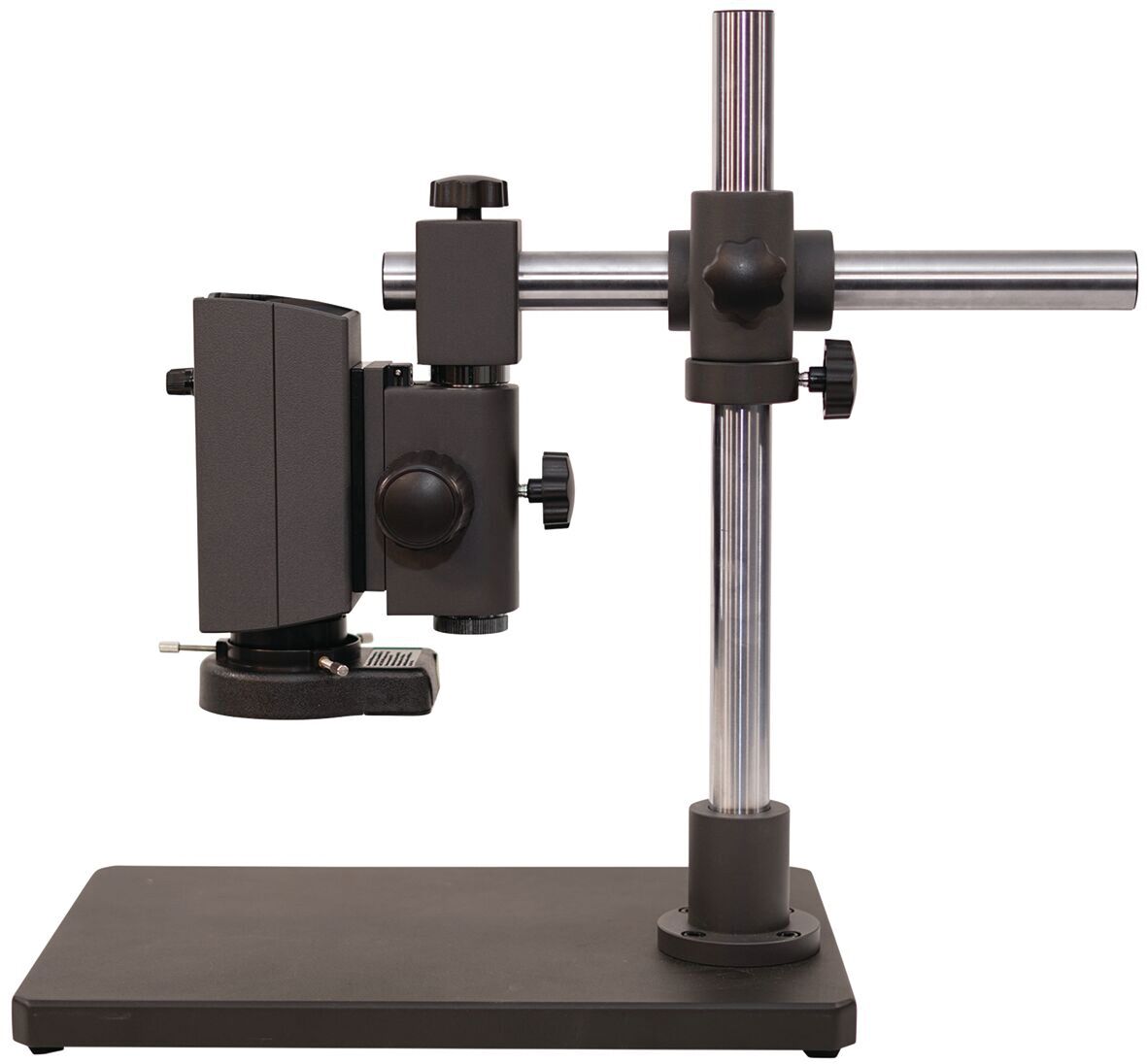

Säulenständer (S-206)

  • Ideal für größere Bauteile
  • Stabile Basisplatte mit Sockel oder direkt auf der Arbeitsfläche montierbar
  • Große Bewegungsfreiheit

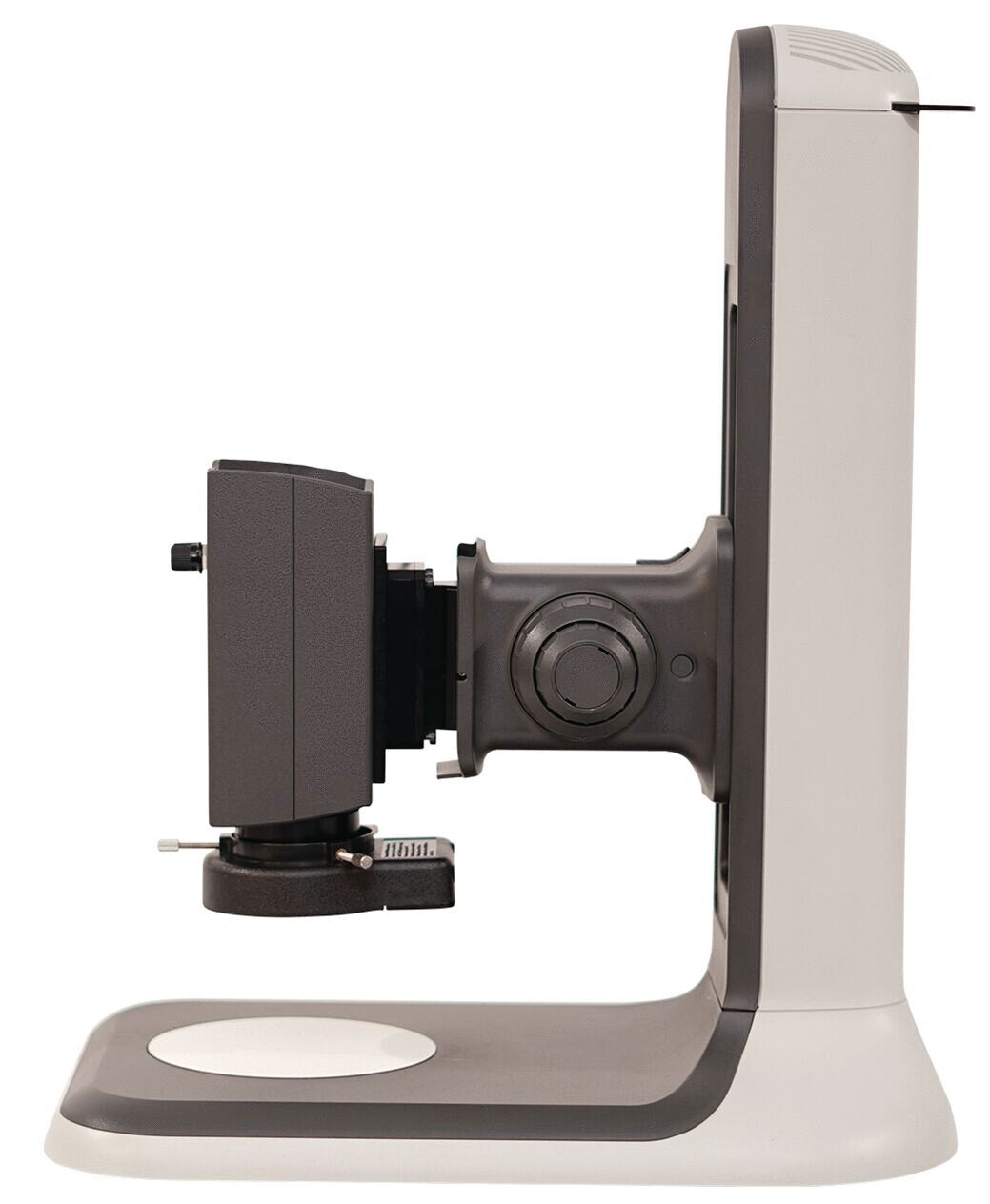

Ergostativ (EVB010)

  • Geringer Platzbedarf und außergewöhnliche Stabilität für Anwendungen mit hoher Vergrößerung
  • Optional mit Verschiebetisch für eine reibungslose und präzise Kontrolle der Komponenten

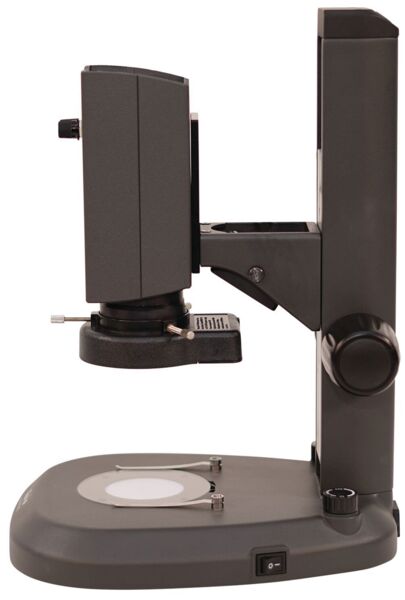

Tischstativ (S-240)

  • Kompakt, hohe Stabilität und geringe Stellfläche
  • Integrierte Lichtsteuerung für Auflicht- und Durchlicht-Beleuchtung

Weiterlesen...

Artikelbild
NEU
Bild/Video Aufnahmemodul extern, Makrolite 4K

Art.Nr.: M4K105
820.30 CHF
820.30 CHF pro Stück
Artikelbild
NEU
Frame Grabber Karte 4K, Makrolite 4K
(für PC - Version)

Art.Nr.: M4K106
803.40 CHF
803.40 CHF pro Stück
Artikelbild
NEU
Minitower-PC INTEL i7, Win10pro, SSD

Art.Nr.: VECE0142
1,757.45 CHF
1,757.45 CHF pro Stück
Artikelbild
NEU
Art.Nr.: VECE4KM
792.85 CHF
792.85 CHF pro Stück
Artikelbild
NEU
M4K Adapter für Ergo / Multi-Axis Stativ

Art.Nr.: S-416
104.50 CHF
104.50 CHF pro Stück
Artikelbild
NEU
M4K Adapter für SX45 Tischständer S-240

Art.Nr.: S-417
71.30 CHF
71.30 CHF pro Stück
Artikelbild
NEU
Armverlängerung für Multi-axis Säulenständer
(passend für Multi-Achsen-Ständer EVB021)

Art.Nr.: EVB023
397.80 CHF
397.80 CHF pro Stück
1 bis 16 (von insgesamt 17)
