MANTIS Elite

Technische Daten:
Vergrösserung:	echte lineare 4-, 6-, 8-, 10-, 15-, 20-fache Vergrößerung
Objektivwechsler:	für 2 Objektive
Beleuchtung:	24 LEDs / 11.000 LUX
Netzanschluss:	9V DC, externes Netzteil
Gewicht:	6,3 kg netto mit Universalständer
	7,5 kg netto mit Tischständer
	14,5 kg netto mit flexiblen Gelenkarmständer

Details zur Optik

Artikel	Vergrößerung	Arbeitsabstand [mm]	Bildausschnitt [mm]
MEO-002	x2	160	57,0
MEO-004	x4	96	34,0
MEO-006	x6	68	23,0
MEO-006SL	x6	112	20,0
MEO-008	x8	59	17,0
MEO-010	x10	54	13,5
MEO-015	x15	40	8,8
MEO-020	x20	29	6,5

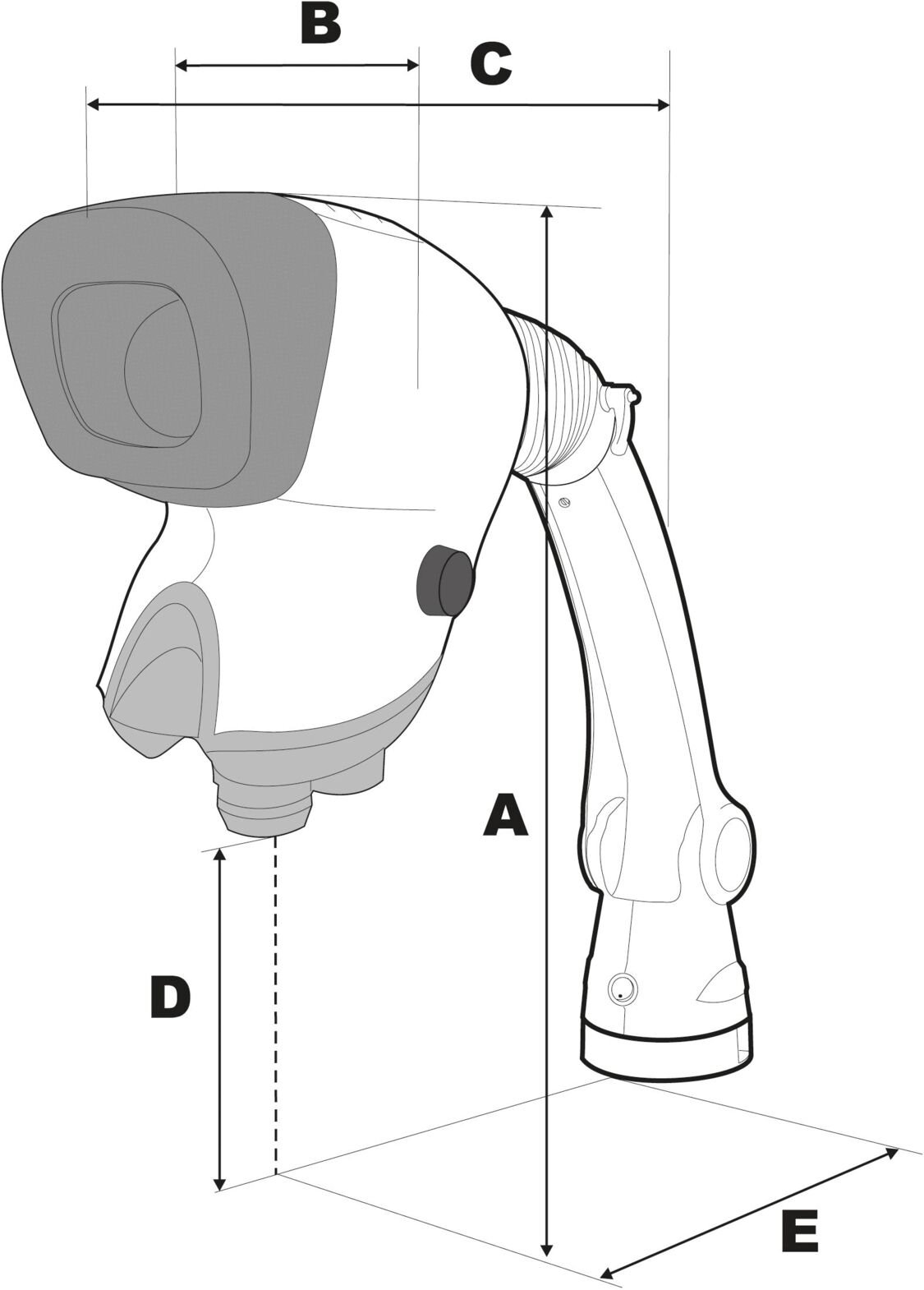

Abmessungen mit Universalständer:

A = 415 mm - 624 mm
B = 212 mm
C = 593 mm - 802 mm
D = 83 mm - 292 mm
E = 352 mm - 622 mm

Abmessungen mit flexiblen Gelenkständer:

A = 880 mm
B = 430 mm
C = 510 mm
D = 650 mm
E = 290 mm

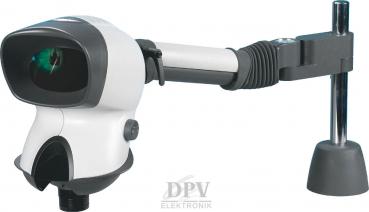

MANTIS Elite "Flexibel"

MANTIS Elite "Flexibel" bestehend aus:
Kopf MEH-001 (ohne Objektive), Objektivwechsler,
Schwenkständer MEF-001 großer Positionsbereich
LED Auflicht
für Tischmontage, incl. Netzteil für 230V/50 Hz
Für allgemeine Auflicht-Anwendungen mit Vergrößerung x2 bis x20 (Option), Inspektion und Nacharbeit"freihändig an kleinen und großen Teilen aus allen technischen Bereichen, Einplatzsystem mit Klemm- oder 3-Loch- Montage auf Arbeitsplatz

dpvlink

10975

Art.Nr.: ME-Flex

5,821.00 CHF
5,821.00 CHF pro Stück

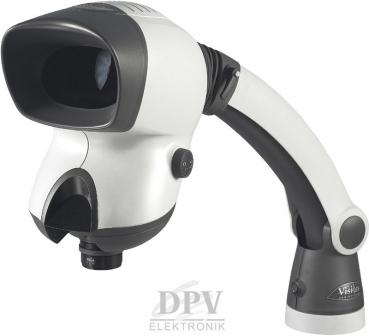

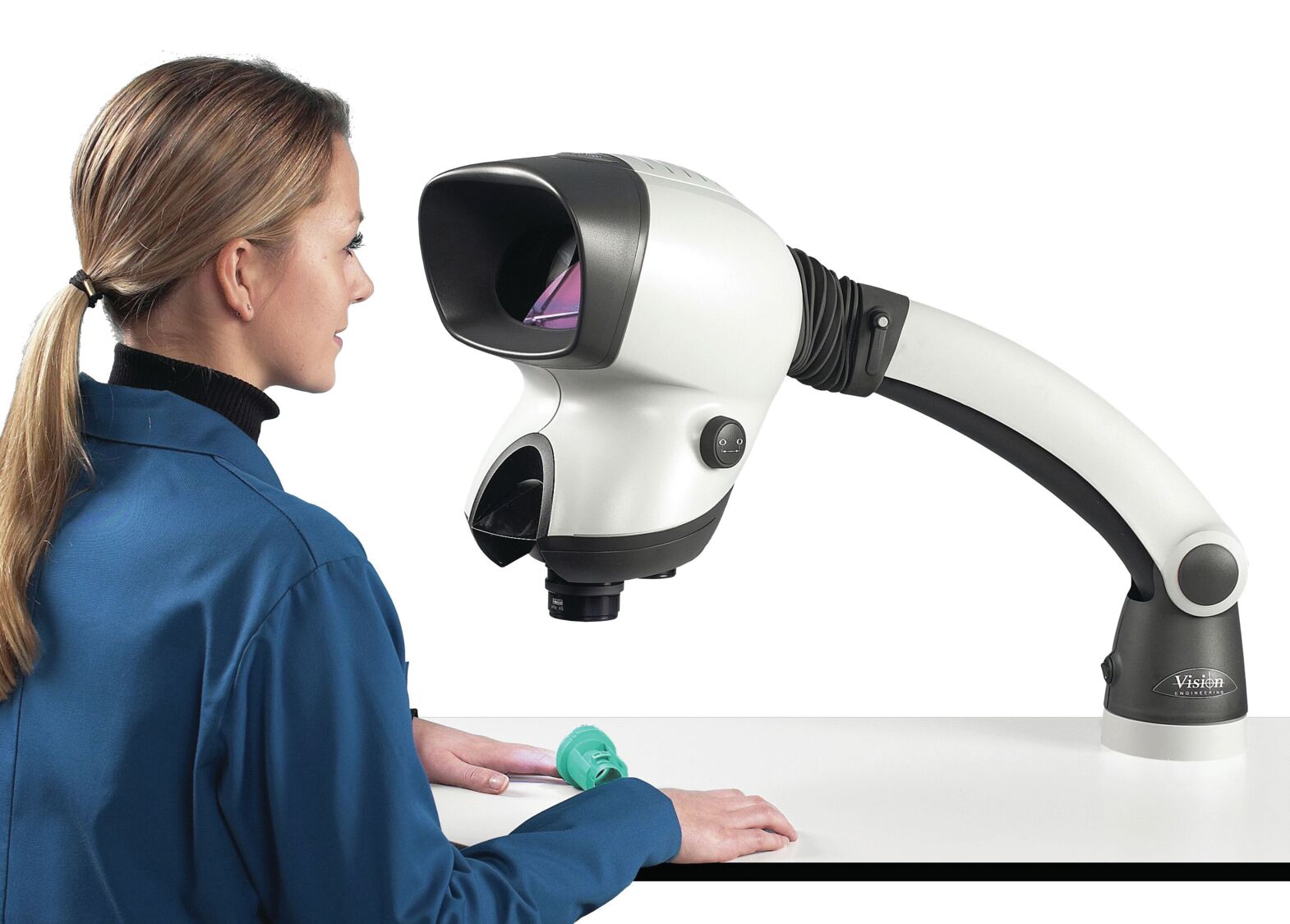

MANTIS Elite "Universal"

MANTIS Elite "Universal" bestehend aus:
Kopf MEH-001 (ohne Objektive), Objektivwechsler,
Universalständer MES-005, LED Auflicht und
Staubschutzhülle
für Tischmontage, incl. Netzteil für 230V/50 Hz
Für allgemeine Auflicht-Anwendungen mit Vergrößerung x2 bis x20 (Option), Inspektion und Nacharbeit"freihändig an kleinen und großen Teilen aus allen technischen Bereichen, Einplatzsystem mit Klemm- oder 3-Loch- Montage auf Arbeitsplatz

dpvlink

7266

Art.Nr.: ME-Uni

4,797.00 CHF
4,797.00 CHF pro Stück

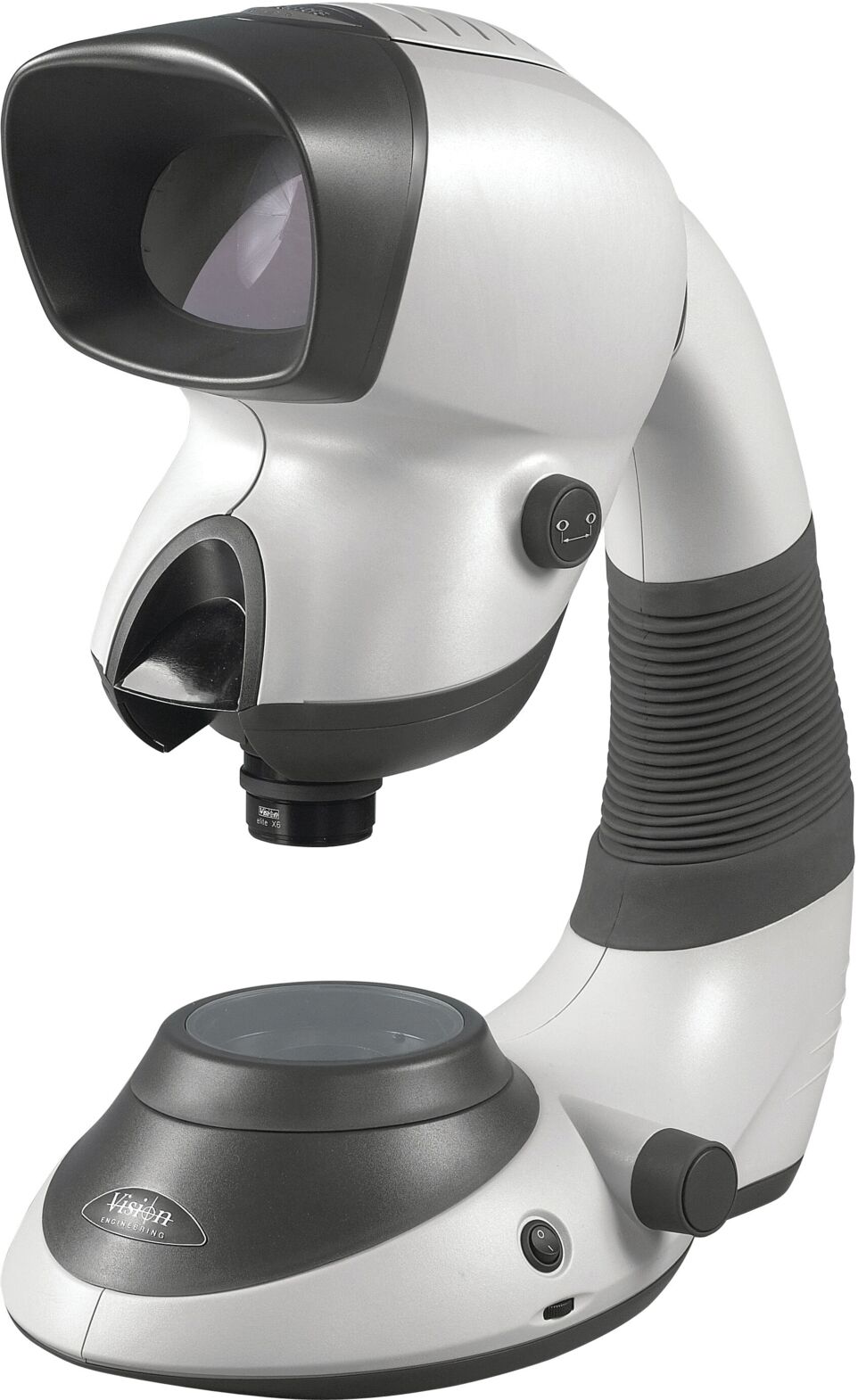

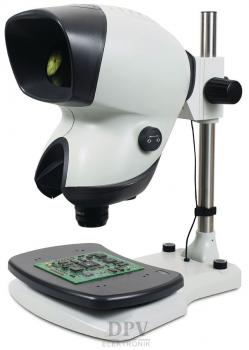

MANTIS Elite "TS"

MANTIS Elite "TS" bestehend aus:
Kopf MEH-001 (ohne Objektive), Tischständer
MBS-002 mit Feinfokus, LED-Durchlicht und
Dimmer für Auf-/Durchlicht, Staubschutzhülle,
incl. Netzteil für 230V/50 Hz
Für allgemeine Auf-/Durchlicht Anwendungen mit Vergrößerung x2 bis x20 (Option), Inspektion von kleinen Teilen (auch transparente Teile) aus allen technischen Bereichen, Einplatzsystem zum Stellen auf den Arbeitsplatz

dpvlink

7268

Art.Nr.: ME-TS

4,522.70 CHF
4,522.70 CHF pro Stück

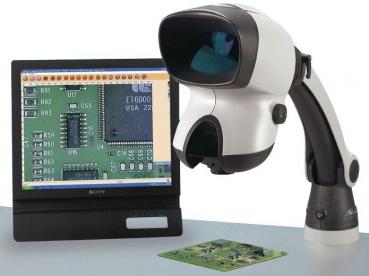

MANTIS-Elite HD-CAM-Projektionskopf

MANTIS-Elite HD-CAM-Projektionskopf
(ohne Objektive), mit integr. USB2 Kamera 2,0Mpix,
Software µEye Cockpit, LED-Beleuchtung

(passend zu Ständer MES-005, MBS-002, MEF-001, MEFS-001)

dpvlink

13737

Art.Nr.: MHD-001

5,319.60 CHF
5,319.60 CHF pro Stück

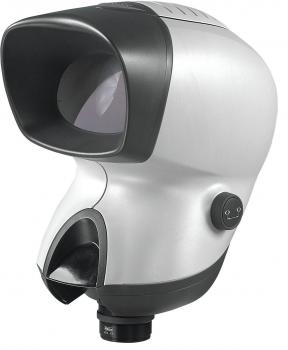

Projektionskopf (ohne Vergrößerungsobjektive) für MANTIS Elite

MANTIS-Elite Projektionskopf (ohne Objektive),
LED-Beleuchtung
(passend zu Ständer MES-005 oder MES-006)

dpvlink

7296

Art.Nr.: MEH-001

3,269.50 CHF
3,269.50 CHF pro Stück

1 bis 5 (von insgesamt 5)
