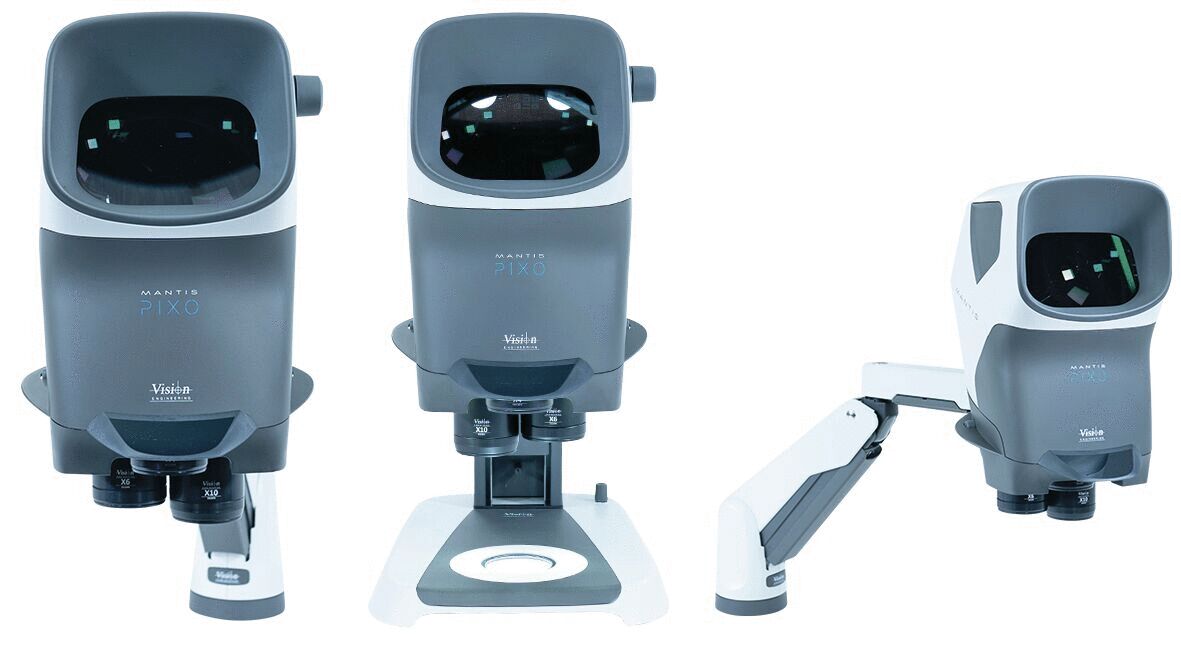

MANTIS PIXO
Die Produktfamilie MANTIS ist ein umfassendes Programm von patentierten optischen Stereosystemen ohne Okulare für sowohl einfache als auch anspruchsvolle Kontroll- und Inspektionsaufgaben, wo außergewöhnliche Ergonomie und Betrachtungsqualität gefordert wird.
MANTIS wird weltweit erfolgreich eingesetzt und hat sich im niederen bis mittleren Vergrößerungssegment als Industriestandard für ergonomische Betrachtung etabliert.
Mit der neuen Generation des MANTIS steht anspruchsvollen Anwendern eine Produktfamilie mit modernstem optischem Design, neuesten Materialentwicklungen und ausgewogener LED-Beleuchtung zur Verfügung.
Das okularlose Stereo-Betrachtungssystem MANTIS bietet eine fast unerschöpfliche Fülle an Anwendungsmöglichkeiten und ist besonders geeignet für Applikationen in der Elektronik, Präzisionsmechanik, Kunststoffindustrie, bei medizinischen Komponenten, und vieles mehr. Weiterhin findet es Anwendung direkt an Fertigungslinien, in technischen und analytischen Labors, sowie in biomedizinischen Bereichen.
Objektive für Mantis PIXO
Am Objektiv-Revolver des Mantis PIXO können bis zu drei Objektive angebracht werden. Durch einen einfachen Handgriff kann so schnell zwischen drei verschiedenen Vergrößerungen gewählt werden.
| Artikel | Vergrößerung | Max. Arbeitsabstand [mm] | Max. Sichtfeld [mm] | Durchmesser Ausgangspupile [mm] |
| MTO003 | x3 | 100 | 44,1 | 23,5 |
| MTO004 | x4 | 100 | 35,7 | 23,6 |
| MTO006 | x6 | 68 | 24,2 | 22,4 |
| MTO008 | x8 | 60 | 18 | 19,4 |
| MTO010 | x10 | 54 | 14,2 | 17,0 |
| MTO015 | x15 | 40 | 9,1 | 12,3 |
| MTO007 | x6 SLWD | 114 | 22,5 | 17,0 |
| MTO009 | x8 SLWD | 113 | 17,9 | 14,4 |
Stativ-Varianten
Der Mantis PIXO Kopf kann auf verschiedenen Stativen montiert werden und ist so variabel für den jeweiligen Einsatzzweck optimierbar.
| STABILA Tischstativ | STABILA Tischstativ mit Verschiebetisch | VERSO Universalständer | VERSO Universalständer mit Verlängerungsarm | |
| Arbeitsfläche bis Oberkante Kopf | 513-663 mm | 513-663 mm | 429-652 mm | 482-710 mm |
| Optische Achse bis zur Säule | 218 mm | 218 mm | 380-505 mm | 630-755 mm |
| Länge | 422 mm | Max. 475 mm | 575-695 mm | 825-945 mm |
| Breite | 290 mm | Max. 520 mm | - | - |
| Oberkante Basisplatte bis zum Kopf/Objektiv | Max. 246 mm | Max. 212 mm | - | - |
| Arbeitsfläche bis Unterkante Kopf | - | - | 40-285 mm | 106-337 mm |
