Leiterplattenmagazine cab

Die hochwertigen Leiterplattenmagazine von cab überzeugen durch hohe Qualität, sicher Handhabung und zuverlässigen Schutz vor elektrostatischer Entladung. Sie bieten ideale Unterstützung bei der Handhabung von Leiterplatten und ermöglichen das präzise sowie zeiteffiziente Anpassen auf unterschiedliche Leiterplattengrößen.

Die Serien 6000 und 7000 sind eine Weiterentwicklung der Serien 600, 700 und 800. Sie unterscheiden sich zu ihren Vorgängerversionen durch die geschlossenen Grundplatten.

Die Breitenverstellung erfolgt bei der Serie 6000 über manuelle Schraubklemmungen. Die Serie 7000 wird innerhalb weniger Sekunden mithlife eines Zahnriemens auf die gewünschte Breite justiert.

Das durchdachte System von cab lässt sich optimal in jede Elektronikfertigung einbinden und wird jeder Anforderung gerecht.

Breiteneinstellung von Hand durch vier Schraubklemmen

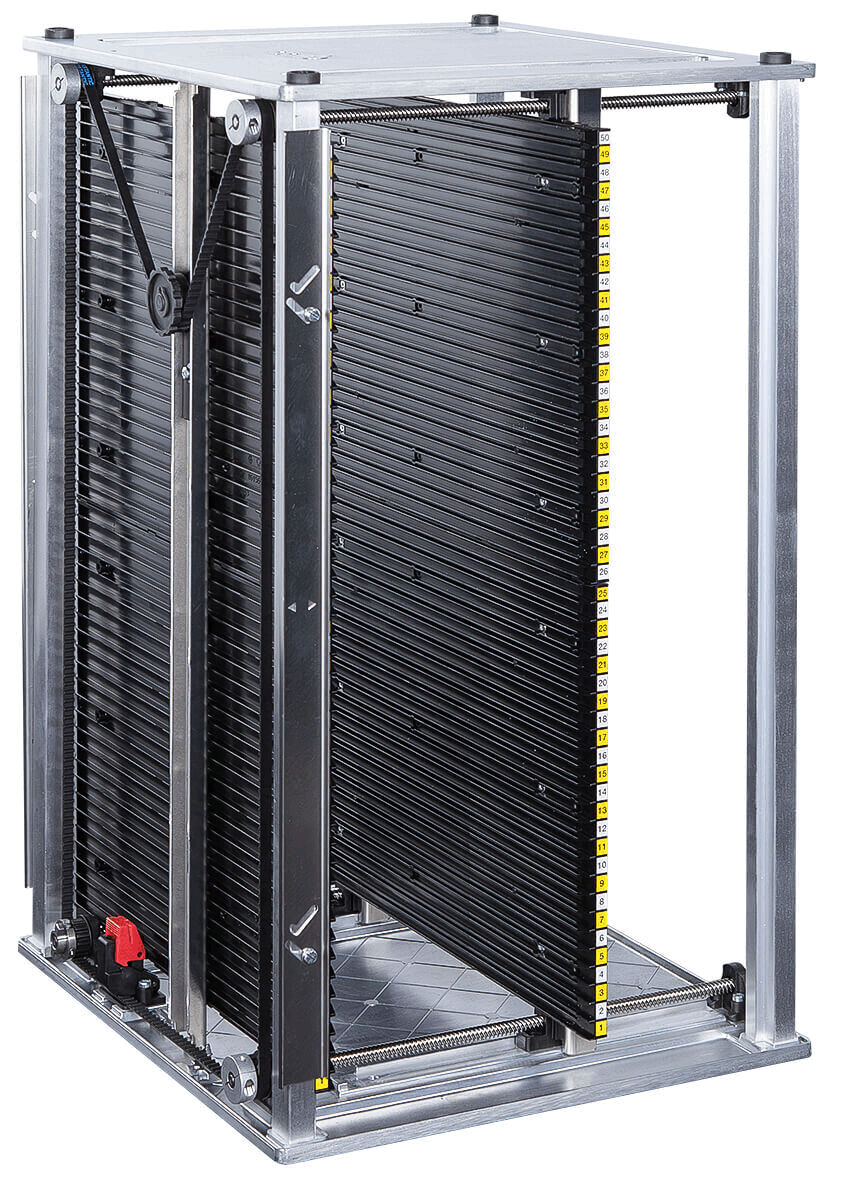

Magazin mit Stegwänden aus Kunststoff

Die Serie 6000 ist eine kostengünstige Variante.
Einstellen der Leiterplattenbreite von Hand durch Verschieben der Stegwand und fixieren mit vier Schraubklemmen.

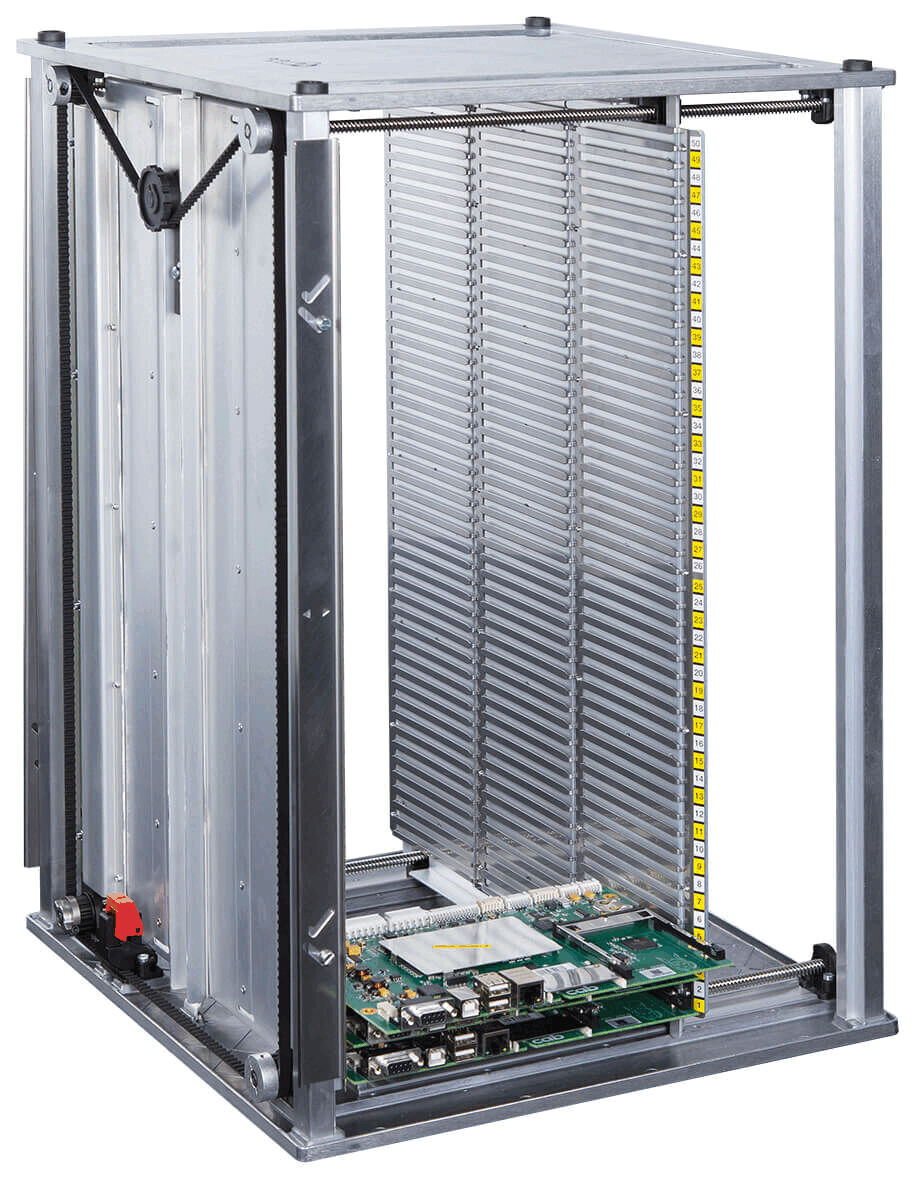

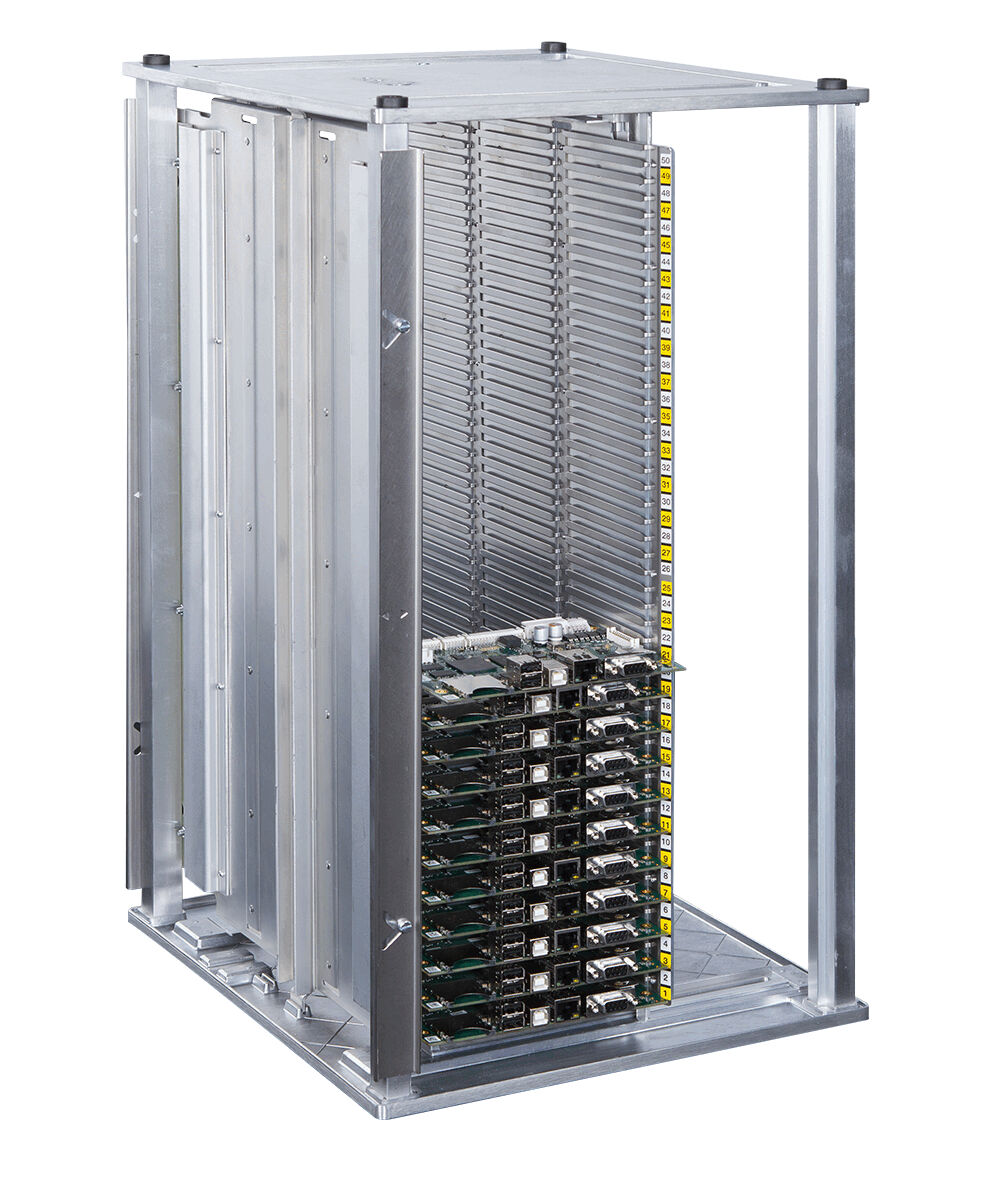

Metallmagazin

Bei hoher mechanischer und thermischer Beanspruchung bis 200°C sind Magazine mit Stegwänden aus Metall erhältlich.





Breiteneinstellung von Hand am Zahnriemen oder motorisch an der Kupplung





Zum Schutz der Leiterplatten sind die Grundplatten vollständig geschlossen. Die Verstellung der Stegwand erfolgt wie bei der Vorgängerserie 800. Die Verstellung erfolgt direkt im Unloader.Nachdem das Magazin im Unloader positioniert wurde, wird mit dem Stellmotor eine Kupplung mit dem Spindelgetriebe verbunden.

Das Klemmen des Zahnriemens erfolgt über den Fastlock (Schnellverschluss) von Hand, oder bei automatisierter Breiteneinstellung durch einen Stößel im Unloader.





Sicher führen

Die Führungsnuten sind zu Beginn trichterförmig ausgebildet, um ein sicheres Einführen der Leiterplatten zu  gewährleisten. Die aufgeklebten Positionier­­streifen mit gelben Farb­markierungen geben die genaue Bestückungs­position an und verhindern, dass Leiter­platten von Hand schräg eingesetzt werden.

Transportsicherung

Zur Sicherung der Leiterplatte ist an der Vorder- und Rückseite der feststehenden Seitenwand standardmäßig ein Riegel angebracht.

Mit seiner Schrägführung fällt er durch sein Eigengewicht automatisch in die Verriegelungsposition. Zum Öffnen der Transportsicherung wird der Riegel nach außen bewegt, bis er einrastet.

Auf der linken Seite ist das Magazin verriegelt und auf der rechten Seite ist das Magazin entriegelt.

Stapelbar

An der Oberseite der Magazine sind vier Noppen angebracht. Mit ihnen werden die Magazine platzsparend und sicher gestapelt.

Wendebetrieb

Durch die vertikale Symmetrie können die Magazine für das Handling von beidseitig bestückten Leiterplatten auf den Kopf gestellt werden. Die Stapelnoppen werden hierfür entfernt.

Viele Standardtypen

Die Leiterplattenmagazine stehen in verschiedenen Standardgrößen zur Auswahl. Die unterschiedlichen Typen entsprechen den gängigen Magazingrößen auf dem Markt.

Teilmontiert

Das Magazin wird als Set geliefert, bestehend aus einem Satz Grundplatten und einem Satz Stegwände. Die Endmontage erfolgt durch den Kunden.

Montiert

Das Magazin wird montiert geliefert.

Das Bild zeigt einen rechteckigen Kasten mit transparentem Deckel. Im Inneren sind mehrere schmale, senkrechte Elemente angeordnet. Die Oberfläche scheint glänzend und dunkel.
Schutzhaube ESD für Leiterplattenmagazine Serien 600/700/800/6000/7000
ESD-geprüft
ESD-Schutzhaube 601/701/801/6001/7001
ESD
ESD-Schutzhaube 602/702/802/6002/7002
ESD
ESD-Schutzhaube 603/703/803/6003/7003
ESD
ESD-Schutzhaube 704/804/7004
ESD
ESD-Schutzhaube 706/716/806/816/7016
ESD
ESD-Schutzhaube 707/717/807/817/7017
ESD

6 Artikel
Art.Nr.: 8916411
ab 158.35 CHF
zzgl. 8.1% MwSt.
zur Produktfamilie
Das Bild zeigt ein schwarzes, rechteckiges Objekt mit einer hervorstehenden, kurzen Stange. Es hat eine L-förmige Kontur, die an einen Haken oder eine Halterung erinnert.
Preview: Das Bild zeigt ein schwarzes, rechteckiges Objekt mit einer hervorstehenden, kurzen Stange. Es hat eine L-förmige Kontur, die an einen Haken oder eine Halterung erinnert.
Preview: Das Bild zeigt einen schmalen, senkrechten Halter aus schwarzem Kunststoff mit fünf nach vorne gerichteten Haken. Die Haken sind gleichmäßig verteilt, um Gegenstände aufzuhängen.
Nutensperre für Leiterplattenmagazine
ESD-geprüft
Nutensperre 1-fach für Leiterplattenmagazine
Nutensperre 5-fach für Leiterplattenmagazine

2 Artikel
Art.Nr.: 8916571
ab 91.45 CHF
zzgl. 8.1% MwSt.
zur Produktfamilie
Das Bild zeigt einen offenen, rechteckigen Rack mit vielen vertikalen Schienen. An den Seiten sind schwarze Platten angeordnet, die verschiedene Geräte halten könnten.
Klammer für Begleitpapiere
ESD-geprüft
Klammer Begleitpapiere für Kunststoffseitenteile

Art.Nr.: 8913416
26.65 CHF
zzgl. 8.1% MwSt.
Zum Artikel
Das Bild zeigt eine rechteckige Struktur aus Metall mit vertikalen, schwarzen Lamellen. Diese sind an einem Gestell befestigt, das stabil und geradlinig ist. Die Lamellen sind teilweise beweglich.
 Auslauf
 Auslauf
Leiterplattenmagazin 601.1 PS, teilmontiert
ESD / Breite : 320 mm / Länge : 355 mm / Höhe : 563 mm / LP-Breite: 40 - 250 mm / LP-Länge: 342 mm / Temperaturbeständigkeit Einschübe: 60 °C / Temperaturbeständigkeit Umgebung: 50 °C
601.1 PS Leiterplattenmagazin teilmontiert, mit TS
Abm.: 355 x 320 x 563 mm außen (L x W x H)
Leiterplattenbreite D = 40 - 250 mm, Nuttiefe 3 mm
Dauergebrauchstemperatur max. 50° C
+++ 601.1 PS = Polystyrol Seitenwände Umgebungstemperatur max. 50 °C +++

Art.Nr.: 8917601
279.40 CHF
zzgl. 8.1% MwSt.
Zum Artikel
1 bis 4 (von insgesamt 4)
