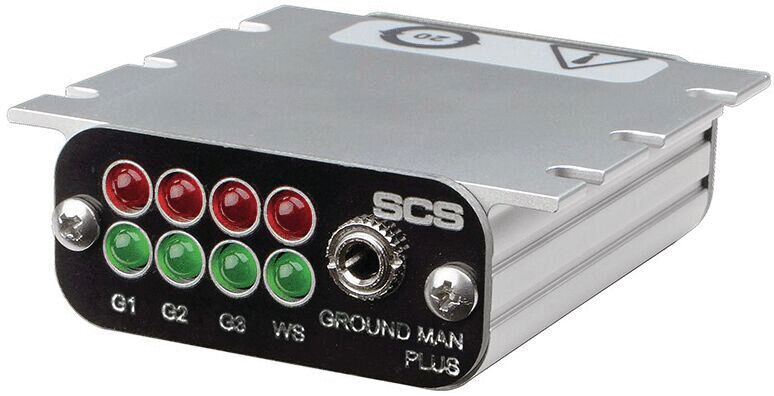

Das Bild zeigt ein kompaktes, rechteckiges Gerät mit einem silbernen Gehäuse. Auf der Vorderseite befinden sich fünf LED-Leuchten (rot und grün) und ein Drehregler. Darunter steht "GROUND MAN PLUS".
Arbeitsplatzmonitor Ground Man Plus CTC334
(Art.Nr.: 3M-CTC334)
Das Bild zeigt ein kompaktes, rechteckiges Gerät mit einem silbernen Gehäuse. Auf der Vorderseite befinden sich fünf LED-Leuchten (rot und grün) und ein Drehregler. Darunter steht "GROUND MAN PLUS".
Merken / Anfragen

Arbeitsplatzmonitor Ground Man Plus CTC334

dpvlink:
15206
Eigenschaften:
Weitere Produktinformationen

445.90 CHF

zzgl. 8.1% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

Arbeitsplatzmonitor Ground Man Plus CTC334

Der Arbeitsplatzmonitor Ground Man Plus CTC334 von SCS ist speziell dafür konzipiert, die Erdungsimpedanz von Arbeitsplätzen, Werkzeugen und Maschinen effektiv zu überwachen. Dieses Gerät unterstützt die Überwachung von bis zu drei Anschlüssen gegen feste Erdung und ermöglicht zusätzlich die Kontrolle der Handgelenkbanderdung über ein Doppelleiter-Handgelenkband/Erdungskabel.
Die fortlaufende Kontrolle der Erdungsimpedanz erfolgt auf drei separaten Kanälen, wobei der Alarmgrenzwert individuell zwischen 1 und 20 Ω einstellbar ist. Zustandsanzeigen werden durch grüne und rote LEDs sowie optional durch ein akustisches Warnsignal realisiert, welches sich abschalten lässt.
Zudem bietet der Monitor ein logisches 5V Ausgangssignal für die Weiterverarbeitung, das bei korrekter Spannungsversorgung und Einhaltung der Grenzwerte aktiv ist.
Im Lieferumfang enthalten sind der Ground Man Plus Monitor, ein Benutzerhandbuch sowie ein 120V/240V Netzteil. Das empfohlene Kalibrierintervall beträgt 12 Monate oder entsprechend der Prüfmittelliste. Dies gewährleistet eine zuverlässige Funktion und Genauigkeit des Monitors.
Empfohlenes Kalibrierintervall
Empfohlenes Kalibrierintervall
12 Monate bzw. gemäß Prüfmittelliste
Piktogramme
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.

Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 202
Gesamtkatalog 2023 - 2024

Produktfamilie

Arbeitsplatzmonitor Ground Man Plus

Der Ground Man Plus Monitor kann zur Kontrolle der Erdungsimpedanz von Arbeitsplätzen, Werkzeugen und Maschinen verwendet werden. Es kann die Erdungsimpedanz von bis zu 3 Anschlüssen gegen harte Erdung überwacht werden.
Zusätzlich kann der Ground Man Plus Monitor die Handgelenkbanderdung einer Person über ein Doppelleiter-Handgelenkband/Erdungskabel überwachen.

Kontrolle der Erdungsimpedanz
Fortlaufend wird die Erdungsimpedanz auf drei separaten Kanälen, die mit drei Geräten verbunden sind, kontrolliert. Der Alarmgrenzwert kann zwischen 1 - 20 Ω eingestellt werden. Er ist für alle 3 Kanäle gleich. Anzeige der Messung erfolgt über grüne (= OK) und rote (= fehlerhafter Zustand) LEDs sowie ein akustisches Warnsignal. Das akustische Signal kann abgeschaltet werden.

Ausgangssignal
Es wird ein logisches 5V Ausgangssignal für die Weiterverarbeitung bereitgestellt. Sind alle Ausgänge im Limit und die Spannungsversorgung vorhanden, ist das Ausgangssignal logisch 1 sonst logisch 0.

Kontrolle der Personenerdung
Der Ground Man Plus Monitor ermöglicht durch einen Doppelleiter-Hangelenkband/Erdungskabel-Anschluss zusätzlich die kontinuierliche Kontrolle der Personenerdung. Der Monitor misst die Spannung der Person und den Widerstand des Handgelenkbandes.

Lieferumfang

  • Ground Man Plus Monitor
  • Benutzerhandbuch
  • Netzteil
