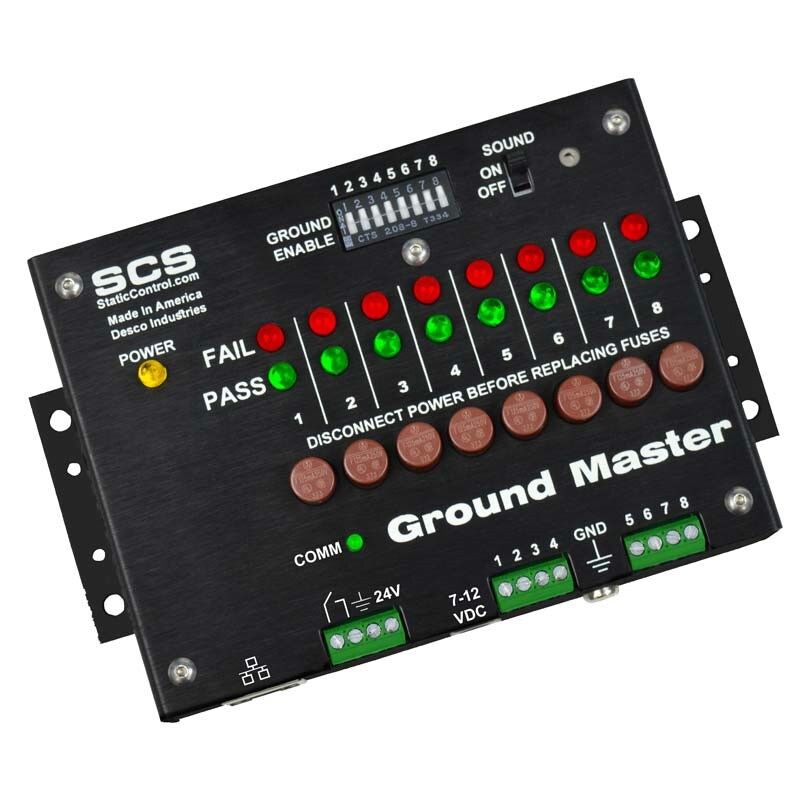

Ground Master® Erdungsüberwachungsmonitor
Der Ground Master® Erdungsüberwachungsmonitor von SCS ist ein essentielles Gerät für die Sicherstellung einer ständigen und korrekten Erdung in sensiblen elektronischen Umgebungen. Dieses Gerät ist speziell dafür ausgelegt, die Erdung von bis zu 8 Geräten permanent zu überwachen, wobei eine Erweiterung auf 16 Geräte durch Kopplung zweier Monitore möglich ist. Die Überwachung umfasst die Impedanz der Erdungsleitung sowie die EMI-Spannung, um gefährdende Spannungen frühzeitig zu erkennen.Die visuelle Anzeige über LEDs und akustische Signale informieren über den Status jeder Erdungsverbindung, während individuelle Sicherungen jeden Anschluss vor Fehlverkabelungen schützen. Zusätzlich bietet der Ground Master® eine Schnittstelle für Facility Monitoring Systeme und bei der RT Version zusätzliche Relais- und Logikausgänge zur Abschaltung fehlerhafter Geräte.
Technisch unterstützt das Gerät eine Spannung von 100 - 240 V und verfügt über eine Ethernet-Anschlussmöglichkeit sowie eine 24V Eingangsklemme. Mit seinen kompakten Abmessungen von 140 mm Breite, 30 mm Höhe und 90 mm Länge sowie einem Gewicht von nur 0,18 kg, ist der Monitor auch für den mobilen Einsatz geeignet. Das empfohlene Kalibrierintervall beträgt 12 Monate.
Im Lieferumfang enthalten sind vier Ersatzsicherungen, Erdungshardware, ein Universalnetzteil sowie eine Bedienungsanleitung. Der Ground Master® ist ANSI/ESDA S.20.20-konform und ideal für eine Vielzahl von Anwendungen, wo ESD und EMI relevant sind.
Details
- Breite
- 140 mm
- Höhe Höhe
- 30 mm
- Länge Länge
- 90 mm
- Empfohlenes Kalibrierintervall Empfohlenes Kalibrierintervall
- 12 Monate bzw. gemäß Prüfmittelliste
- Spannung Spannung
- 100 - 240 V
- Gewicht Gewicht
- 0,18 kg
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
Ground Master® Erdungsüberwachungsmonitore
Einsatzbereiche
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Features
- Permanentüberwachung der Erdungsverbindung
- ANSI-ESDA S.20.20-konform
- Einstellbarer Alarmgrenzwert
- EMI-Überwachung an jedem Erdungsanschluss
- Sicherheitsschutz an jedem Erdungsanschluss
- Freigabeschalter an jedem Erdungsanschluss
- Industrielle Netzwerkschnittstelle
- Anschluss an ein Facility Monitoring System
- Bei RT Version Relais und Logik-Steuerausgang
Wichtigste Vorteile
- ANSI/ESDA S.20.20-konform
Der Ground Master misst die Erdimpedanz gemäß den Anforderungen der Norm ANSI/ESDA S.20.20 - Einstellbarer Alarmgrenzwert
Der Alarmgrenzwert kann jederzeit einfach innerhalb eines Bereichs von 1 bis 20 Ohm eingestellt werden - Sicherheit
Jeder Erdungsanschluss ist durch individuelle Sicherungen geschützt, um die Ausrüstung im Falle einer fehlerhaften Verkabelung von Nullleiter, Phase und Erde zu schützen - EMI
Der Ground Master überwacht EMI-Ereignisse an jedem Erdungsanschluss und zeigt den EMI-Status an - Ausgang zum Datenerfassungs- oder Betriebsüberwachungssystem
Die Ground Master Monitore haben eine Schnittstelle zu einem Datenerfassungs- oder Facility Monitoring System. Die Stromversorgung kann ebenfalls über dasselbe Kabel vom FMS aus erfolgen - Ausgang zum Gerät
Der Ground Master RT bietet einen Relaisausgang und 5V Logik Signal, sodass z.B. eine Maschine bei fehlerhafter Erdung abgeschaltet werden kann.
Technische Daten
Erdimpendanz: |
|
Alarmgrenzwert | 1 ... 20 Ohm (einstellbar vom Bediener) |
EMI an Erdungsanschluss | 0 dBm Breitband |
Anzeige: |
|
Visuell | LEDs für jeden Kanal |
Akustisch | Summer |
Sonstige: Freigabeschalter | jeder Kanal |
Verbindungen: |
|
Relaisausgang bei RT Modelle | N/C Relaiskontakte, Logikausgang über Steckerleiste |
|
|
Der Ground Master kann in zwei unterschiedlichen Schnittstellenausführungen geliefert werden: | |
1. Stromschnittstelle für FMS, DAQ | 4 … 20 mA RJ45 Buchse |
2. MODBUS-Schnittstelle (für SMP) | MODBUS-konform, RJ45 Buchse |
Allgemeines: |
|
Stromversorgung (lokal oder Netzwerk) |
|
Spannung | 24V DC |
Stromverbrauch | < 250mA |
Abmessungen (ohne Aufhängung) | 114 x 92 x 28 mm |
Anwendungsbeispiel: Überwachung von Montagewerkzeug

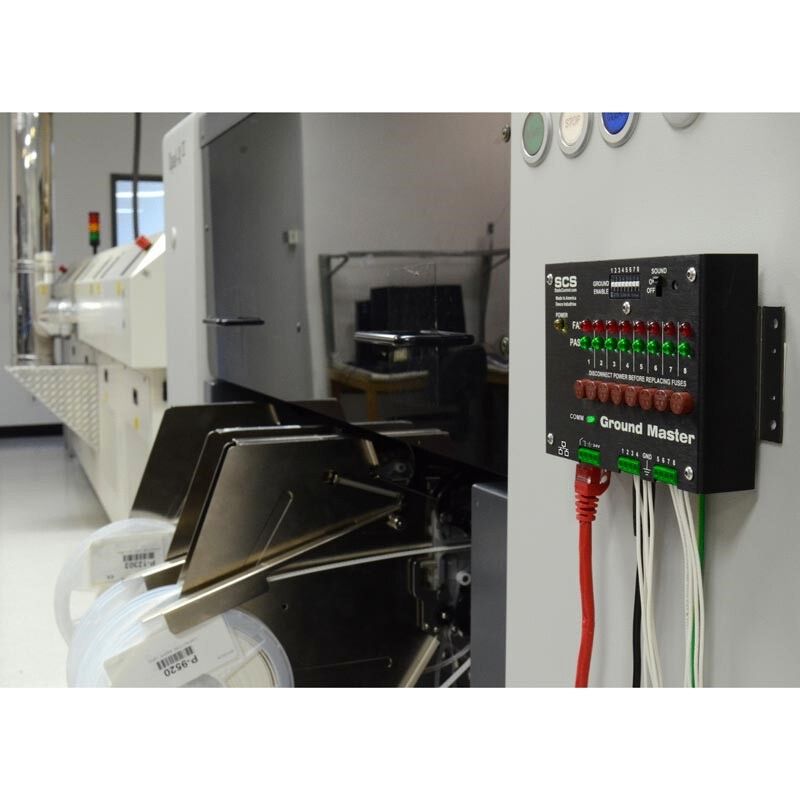

Viele Montagevorrichtungen bzw. Maschinen bestehen aus mehreren zum Teil beweglichen Komponenten, die nicht immer geerdet sind. Ihre Erdungsverbindung kann auch während Wartungsarbeiten, Änderungen und sogar beim normalen Gebrauch unterbrochen werden. Der Ground Master® kann die Erdungsverbindung jedes einzelnen Bestandteils der ganzen Montagevorrichtung bzw. Maschine überwachen, um so die Konformität mit den Normen und eine störungsfreie Arbeitsweise sicherzustellen. Der Ground Master® RT bietet zusätzlich einen Relaisausgang und Logikausgang, sodass im Fall einer fehlerhaften Erdung die Maschine oder Vorrichtung abgeschaltet werden kann.
Bestellinformation
Der Ground Master wird geliefert mit:
- vier Ersatzsicherungen
- Erdungshardware
- Universalnetzteil
- Bedienungsanleitung
Bitte kontaktieren Sie uns für weitere Optionen und Zubehör.
