SMART TWEEZERS Bluetooth

dpvlink 10022

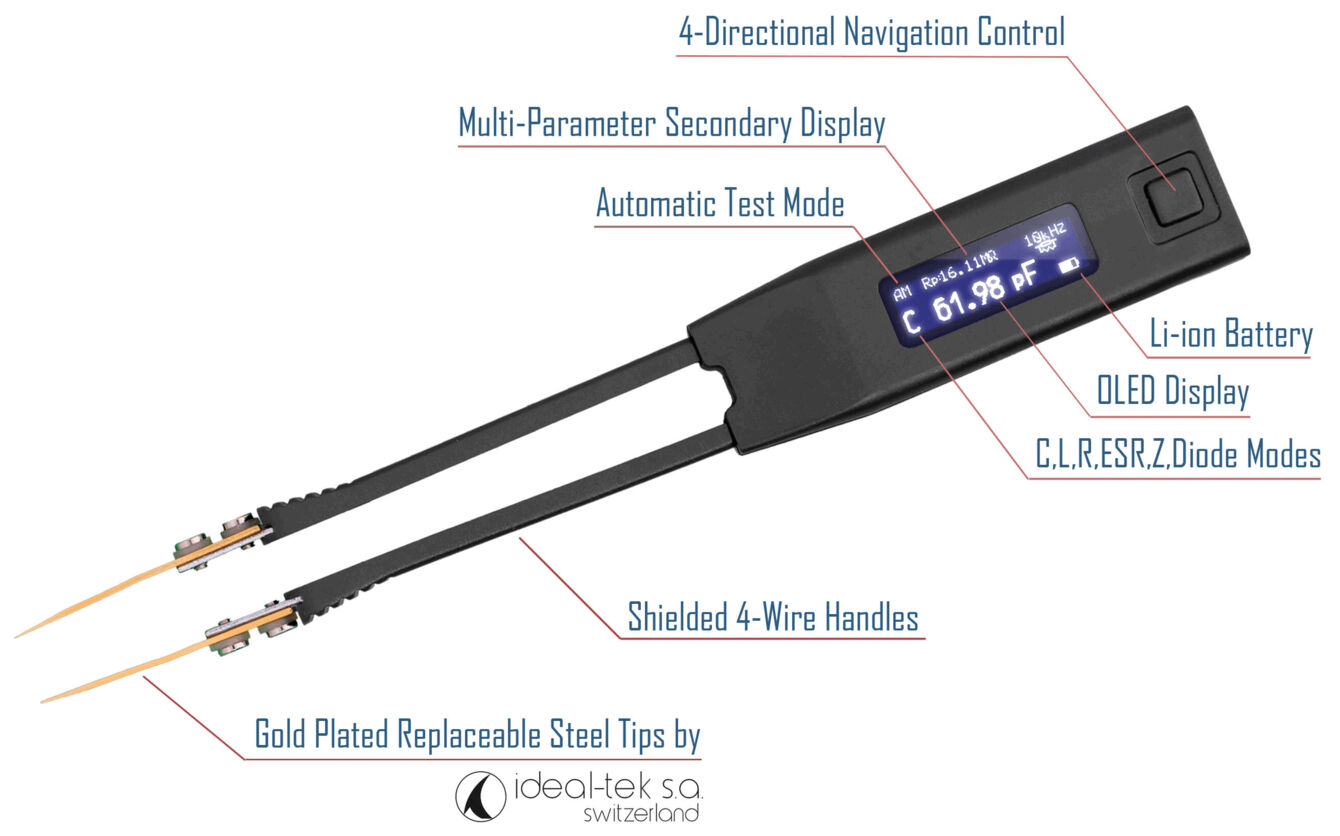

Dieser Smart Tweezers™ mit Bluetooth vereinfacht den Test- und Fehlerbehebungsprozess erheblich. Widerstand, Kapazität und Induktivität können mit automatischer Auswahl der Testparameter und des Messbereichs gemessen werden. Er verfügt über eine Bluetooth Low Energy-Verbindung zu mobilen Plattformen. Die Verbindung ermöglicht die Visualisierung von Messungen und Messparametern, die Aufzeichnung von Messsätzen, die Konfiguration von Datengrenzen und Wertwarnungen.

Das Bundle bietet eine Komplettlösung für präzise Messungen und Datenmanagement in mobilen und eingeschränkten Umgebungen. Die Bluetooth Smart Tweezers ermöglichen präzise Datenerfassung in Echtzeit, während die ST-DM9 als umfassende, tragbare Kommandozentrale dient. Diese Bundle wurde entwickelt, um die Konnektivitätslücke zu schließen, wo persönliche Geräte nicht erlaubt sind, und gewährleistet einen unterbrechungsfreien Arbeitsablauf und eine effiziente Datenerfassung.

Bluetooth™-Konnektivität
Komfortable Einhandbedienung mit ergonomischen Design
Ideal für oberflächenmontierte Geräte
Eingebaute hochpräzise LCR-Sonde
Automatisierte Bauteilidentifikation, Automatisierte Testbereichsauswahl
Manuelle C-, R-, L-, Z- und ESR-Modi
Testsignalpegel 0,25–1,0 Vrms
Präzise Messleitungen aus Schweizer Produktion
Diodenpolaritäts-/Kurzschlussprüfung
Sekundäre D-, Q- und ESR-Parameter
Eingebauter LiPo-Akku, 20 Stunden , 3 Stunden Ladezeit
Universelles Micro-USB-Ladegerät
Gut sichtbares OLED-Display

Weiterlesen ...

Testen von oberflächenmontierten Bauteilen

Oberflächenmontierte Bauteile sind normalerweise winzig und ohne Drahtanschlüsse, was es schwieriger macht, SMDs zu testen und zu identifizieren als herkömmliche Bauteile. Smart Tweezers™ bietet Benutzern eine einfache Möglichkeit, lose Bauteile zu sortieren und zu bewerten sowie Messungen und Fehlersuchen auf der Platine durchzuführen. Präzise Testleitungen kontaktieren zuverlässig selbst die kleinsten SMD-Bauteile und nehmen Messungen von bereits montierten Bauteilen vor. Die Sonde kann auch verwendet werden, um herkömmliche Bauteile mit Drahtanschlüssen zu testen, die zu kurz sind, um in die Testklemmen eingesetzt zu werden.

Automatisierte Messungen

Führen Sie Messungen schneller mit Smart Tweezers™ durch, indem Sie die automatische Bauteilidentifikationsfunktion verwenden, die unnötige Versuchs- und Fehlerzeiten eliminiert. Smart Tweezers™ spezifiziert automatisch L, C oder R im Parallel- und Serienmodus und wählt einen geeigneten Messbereich und eine geeignete Testfrequenz für hochgenaue Messungen aus. Das Gerät zeigt den Bauteiltyp und eine detailliertere Bauteilanalyse wie Z und ESR an.

Breites Spektrum zusätzlicher Funktionen

Smart Tweezers™ LCR-Messgerät ermöglicht es Ihnen, verschiedene Bauteiltypen zu testen, einschließlich sekundärer Komponenten wie Dämpfungsfaktor (D) und Qualitätsfaktor (Q). Dieses Handgerät enthält auch andere Funktionen, die zu einer detaillierteren Bauteilanalyse führen.
Der eingebaute Modus für äquivalenten Serienwiderstand (ESR) hilft Ihnen, das inhärente Widerstandsverhalten zu verstehen, das typischerweise in Kondensatoren bei ausgewählten Frequenzen zu finden ist.
Im Diodenmodus testet Smart Tweezers™ die Polarität von Dioden und zeigt an, ob sie kurzgeschlossen sind.
Smart Tweezers™ verfügt über einen Durchgangsdetektor. Ein variabler Signalton ertönt bei Widerstandsmessungen unterhalb festgelegter Schwellenwerte. Diese Funktion hilft auch, kurzgeschlossene Leiter (z.B. auf einer Leiterplatte) zu lokalisieren.
In den manuellen Modi misst Smart Tweezers™ einen spezifischen Schaltungsparameter — L, C, R, Z oder ESR. Manuelle Modi verbessern auch die Bauteilidentifikation bei In-Circuit-Tests.
Variabler Testsignalausgang von 0,41 bis 0,91 Vrms ermöglicht eine verbesserte Testgenauigkeit in verschiedenen Situationen, z.B. bei In-Circuit-Messungen und bei losen keramischen Kondensatoren mit Drahtanschlüssen.
Sichtbarer und hörbarer Toleranzmodus ermöglicht das Sortieren von Bauteilen.
Die mathematische Nullfunktion ermöglicht das Speichern eines vorab gemessenen Offsets und verbessert die Messgenauigkeit

Messbereiche des Smart Tweezers Bluetooth

Testfrequenz: 1 kHz, 10 kHz, 120 Hz, 100 Hz

Testfrequenzgenauigkeit: 50 PPM (0,005%)

Testsignalpegel: 0,41/0,91 +/- 10% Vrms Sinuswelle

Quellenimpedanz: 100Ω +/- 1%

Widerstand R: 0,05 Ω bis 9,9 MΩ

Kapazität C: 0,5 pF bis 4999 μF

Induktivität L: 0,5 μH bis 999 mH

Qualitätsfaktor Q: 0,001 bis 1000

Dämpfungsfaktor D: 0,001 bis 1000

Apple iOS und Google Android Apps

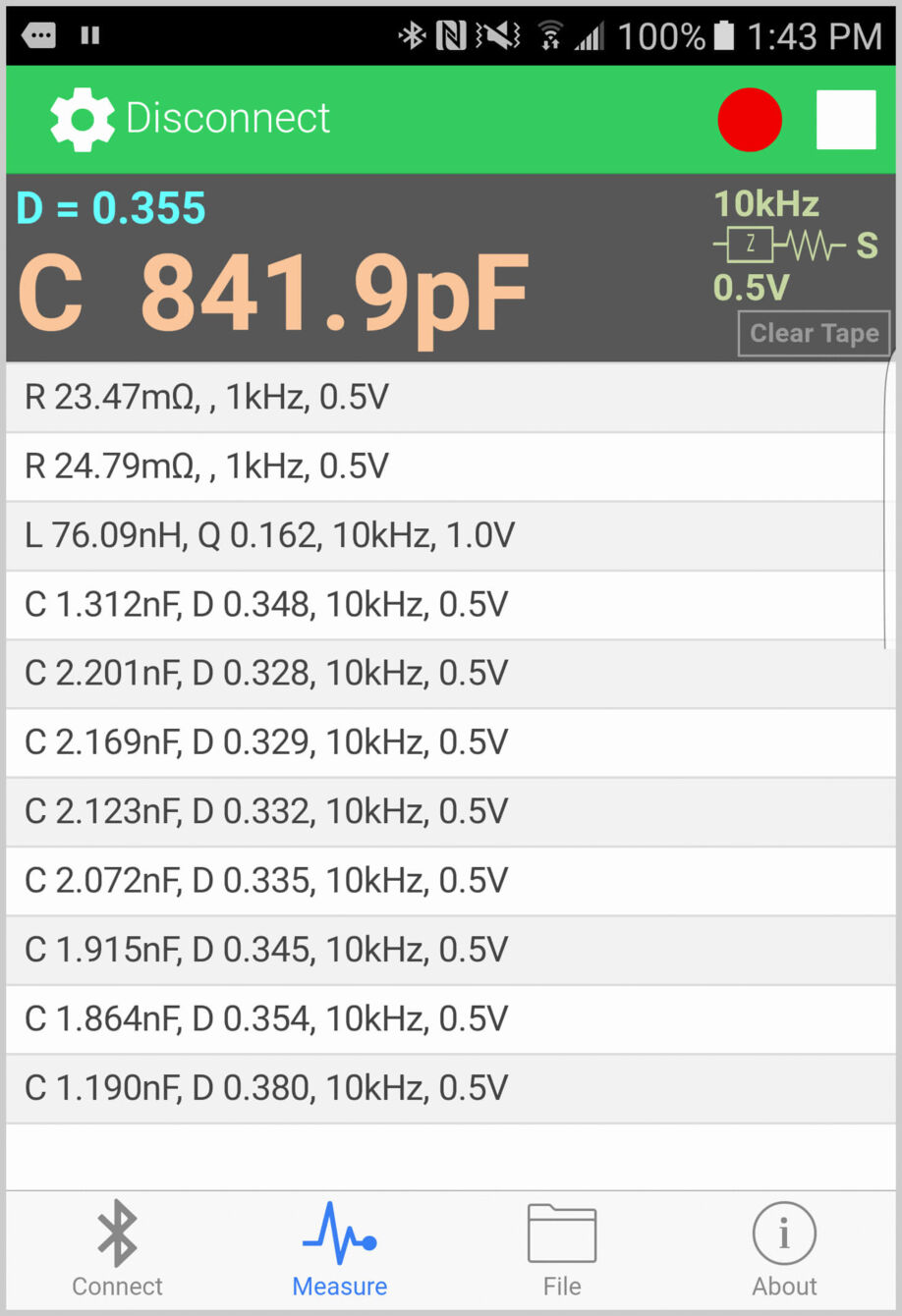

Die Smart Tweezers Bluetooth Companion iOS- und Android-Apps ermöglichen die direkte Verbindung des ST-5S-BT2 mit mobilen Geräten und Tablets ohne zusätzliche Empfänger. Die Apps spiegeln Messdatenströme wider und bieten die Aufzeichnung von CSV-Datendateien, das Management aufgezeichneter CSV-Datenströme sowie umfangreiche Datenfreigabemöglichkeiten.

Mit dem ST-DM9 können Sie Daten unterwegs aufzeichnen und die Werte mühelos über Wi-Fi und die Dropbox-Anwendung auf Ihren PC übertragen. Alternativ können Sie einfach eine MicroSD-Karte einlegen.

Laden Sie sich die App herunter und suchen Sie "Smart Tweezers LCR Bluetooth" im App Store.
