Makrolite 4K Digitalmikroskop

Ultra 4k Videoprüfung leicht gemacht

Makrolite 4K, eine leistungsstarke Bildgebungslösung, ideal für anspruchsvolle Prüfroutinen. Makrolite 4K liefert hochauflösende Videobilder mit einem großen Dynamikbereich und bis zu einer Vergrößerung von 330x.

Makrolite 4K ist intuitiv zu bedienen und bietet sowohl Vielseitigkeit als auch hohe Leistung. Geeignet für Industrie und Life-Science-Bereiche, einschließlich Produktion, Laborforschung, Forschung & Entwicklung, Mikromontage, Qualitätskontrolle, eingehende/ausgehende Produktprüfung, Präparation und Nacharbeit.

Der große Dynamikbereich der 4K-Auflösung verbessert die Ansicht reflektierender Objekte, wie z.B. Lötstellen oder Objekte mit geringem Kontrast, wie Gummi und Kunststoffteile.

In Kombination mit einer breiten Palette an Objektiven und Stativ-Variationen ist Makrolite 4K eine flexible Lösung für Ihre spezifischen Inspektionsanforderungen.

Highlights der Makrolite 4K

  • Gestochen scharfes Echtzeit-4K-Video
  • Schnell und einfach zu bedienen
  • Ultimative Kontrolle und Flexibilität
  • Stand-alone oder PC-basiertes System
  • Einfache Dokumentation und Bildarchivierung
  • Schneller Datenaustausch





Option 1: Konsolensteuerung

Die Konsolen-Version bietet eine direkte HDMI-Verbindung zum Monitor für die Live-Anzeige mit voller Kontrolle über den Zoombereich und alle Kameraeinstellungen.

Zu den Kamerasteuerungen gehören:

  • Vergrößerungsbereich 3x bis 330x. Zoomfaktor 20:1
  • Autofokus und manueller Fokus
  • Blende, Belichtung (AE-, AP- und ME-Modi)
  • Verstärkung, Weißabgleich, Bildspiegelung



Option 2: PC-Steuerung

Die PC-Version Makrolite 4K in Kombination mit unseren Softwareoptionen, erweitert das Spektrum um Bilderfassung, Annotation, Messung am Bildschirm, Erstellung von Daten-/Bildberichten und eine Reihe von Bildverarbeitungswerkzeugen.

Unsere Softwareoptionen beinhalten unter anderem:

  • Kontrolle der Kameraeinstellungen
  • Bildaufnahme in den Formaten JPEG, PNG, BMP und TIFF
  • Annotation, einschließlich Markierungen und Kennzahlen
  • Messwerkzeuge wie Abstand, Winkel, Durchmesser, Fläche
  • Import von CAD-Dateien zur Inspektion
  • Bildverarbeitung wie Farbumkehrung, Formerkennung, Fokusstapeln, Overlays
  • Erstellung von Berichten in Excel und anderen Formaten



Stand-alone oder PC-basiertes System

Wählen Sie Makrolite 4K entweder als Stand-alone System, das über eine Konsole betrieben wird oder als PC-System mit Software-Kamerasteuerung und Kommentar-/Messfunktion.



Datenübertragung

Teilen Sie 4K Bilder, Videos oder Berichte einfach und sofort über Netzwerke mit Kollegen, Lieferanten, Kunden und Behörden. Die Option zum Speichern von Bildern und Videosauf einem USB-Laufwerk ist sowohl bei der PC- als auch bei der Konsolenkonfiguration verfügbar.



Makrolite 4K vereinfacht Bildbearbeitungsaufgaben mit der überragendencharheit der 4K-Bildauflösung.

Hervorragende Bildqualität

Inspizieren, messen oder erfassen und teilen Sie 4K-Videos in Echtzeit ohne Bildverzögerung. Kommen Sie Ihrem Objekt mit dem optischen 20:1-Zoom und der bis zu 330-fachen Vergrößerung näher.

4K-Auflösung

Die Auflösung des Makrolite 4K ist 4x höher, als bei Full HD und bietet eine außergewöhnliche Bildqualität. Eine klarere Sicht auf das Objekt zeigt selbst feinste Details, verbessert die Produktivität und Genauigkeit, reduziert Ausschuss und Kundenprobleme aufgrund schlechter Probenqualität.

Hoher Dynamikbereich

Der hohe Dynamikbereich von Makrolite 4K ist perfekt für die Abbildung heller und schattiger Bereiche. Es eignet sich besonders für reflektierende Objekte wie z.B. elektropolierte Oberflächen und Lötstellen, sowie Objekte mit hohem Kontrast, auch bei höherer Vergrößerung.



Flexible Lösungen

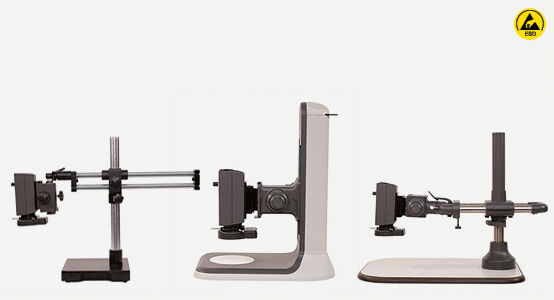

Was auch immer Ihre Anwendungen sind, wählen Sie die passende Stativ-Variante, die Ihre Anforderungen perfekt erfüllt.



 Ergostativ (EVB010)

 Tischstativ (S-240)

 Säulenständer (S-206)

 Doppelarm-Säulenständer (S-241)

 Multi-Achsen-Ständer (EVB021)

  • Geringer Platzbedarf und außergewöhnliche Stabilität für
    Anwendungen mit hoher Vergrößerung
  • Kompakt, hohe Stabilität und geringe Stellfläche
  • Ideal für größere Bauteile
  • Für Anwendungen, die eine größere Reichweite erfordern,
    ohne die Stabilität zu beeinträchtigen
  • Präzise und robust
  • Optional mit Verschiebetisch für eine reibungslose und
    präzise Kontrolle der Komponenten
  • Integrierte Lichtsteuerung für Auflicht- und Durchlicht
    Beleuchtung
  • Stabile Basisplatte mit Sockel oder direkt auf der Arbeits
    fläche montierbar
  • Einfache Justierung für genaue Positionierung und Aus
    richtung
  • Ideal für Anwendungen, bei denen ein maximaler Arbeits
    abstand benötigt wird





  • Große Bewegungsfreiheit
  • Verfügbar mit Basisplatte oder Klemme zur Montage direkt
    auf der Arbeitsfläche
  • Schnelles und müheloses Justieren in allen Achsen









  • Erweiterte Reichweite (max. Ausladung 439 mm)





Objektiv

Zoombereich
(24 Zoll Monitor)

Arbeitsabstand

Bei niedrigem Zoom

Bildausschnitt bei max. optischem Zoom

Bildausschnitt bei  max. digitaler Vergrößerung

0,45x

2x - 45x

170 mm

212 mm (3x)

8,8 mm

4,4 mm

0,62x

3x - 57x

112 mm

201 mm (3x)

10,2 mm

5,1 mm

1,0x

5x - 100x

84 mm

61 mm (10x)

6,2 mm

3,1 mm

1,5x

7,5x - 150x

43 mm

28 mm (20x)

4,2 mm

2,1 mm

2,0x

8x - 165x

29 mm

24 mm (20x)

3,2 mm

1,6 mm



Das Bild zeigt ein medizinisches Gerät in vertikaler Position. Es hat eine graue und schwarze Oberfläche mit einem runden Fuß. An der Seite ist ein kleiner Monitor angebracht, der zum Messen genutzt wird.
Preview: Das Bild zeigt ein medizinisches Gerät in vertikaler Position. Es hat eine graue und schwarze Oberfläche mit einem runden Fuß. An der Seite ist ein kleiner Monitor angebracht, der zum Messen genutzt wird.
Preview: Das Bild zeigt ein optisches Gerät auf einem stabilen, rechteckigen Tisch. Es hat einen grauen Sockel, eine vertikale Stütze und eine Armstruktur mit einem Halter für linsenähnliche Objekte.
Preview: Das Bild zeigt ein Mikroskop auf einem stabilen Tisch, daneben ein Monitor, der eine detaillierte Leiterplattenansicht mit elektronischen Bauteilen anzeigt. Eine Maus ist ebenfalls zu sehen.
Makrolite 4K - Gesamtgeräte mit Bedienkonsole (Grundausstattung)
Makrolite 4K mit Ergo-Stativ (EVB010)
Makrolite 4K mit Multi-Achsen-Ständer (EVB021)
Makrolite 4K mit Säulenständer (S-206)

3 Artikel
Art.Nr.: M4K2501
ab 8,802.00 CHF
zzgl. 8.1% MwSt.
zur Produktfamilie
Das Bild zeigt ein medizinisches Gerät in vertikaler Position. Es hat eine graue und schwarze Oberfläche mit einem runden Fuß. An der Seite ist ein kleiner Monitor angebracht, der zum Messen genutzt wird.
Preview: Das Bild zeigt ein medizinisches Gerät in vertikaler Position. Es hat eine graue und schwarze Oberfläche mit einem runden Fuß. An der Seite ist ein kleiner Monitor angebracht, der zum Messen genutzt wird.
Preview: Das Bild zeigt ein optisches Gerät auf einem stabilen, rechteckigen Tisch. Es hat einen grauen Sockel, eine vertikale Stütze und eine Armstruktur mit einem Halter für linsenähnliche Objekte.
Preview: Das Bild zeigt einen optischen Tisch mit einer stabilen Basis. An der vertikalen Säule sind zwei Schienen befestigt, auf denen ein Arm mit einer Kamera oder Linse montiert ist.
Makrolite 4K - Gesamtgeräte mit PC-Steuerung (Grundausstattung)
Makrolite 4K mit Ergo-Stativ (EVB010)
Makrolite 4K mit Multi-Achsen-Ständer (EVB021)
Makrolite 4K mit Doppelarm-Säulenständer (S-241)

3 Artikel
Art.Nr.: M4K2503
ab 15,417.60 CHF
zzgl. 8.1% MwSt.
zur Produktfamilie
Es handelt sich um ein schwarzes Gerät mit einer rechteckigen Form. Oben befindet sich ein Drehknopf. Unten ist eine runde Linse angebracht, die Licht abstrahlt. Es handelt sich um einen Monitor.
Makrolite 4K - Kopf
Makrolite 4K, Grundgerät
Zoomfaktor 20:1, Vergrößerungsbereich 3x bis 330x,
Autofokus und manueller Fokus, Blende,
Belichtung (AE-, AP- und ME-Modi), Verstärkung,
Weißabgleich, Bildspiegelung

Lieferumfang:
- Kamera
- LED Ringlicht
- Bedienkonsole

!!! Grundausstattung ohne: Objektiv / Ständer / TFT-Monitor / Zubehör !!!!

Art.Nr.: M4K001
7,566.00 CHF
zzgl. 8.1% MwSt.
Zum Artikel
1 bis 3 (von insgesamt 3)
