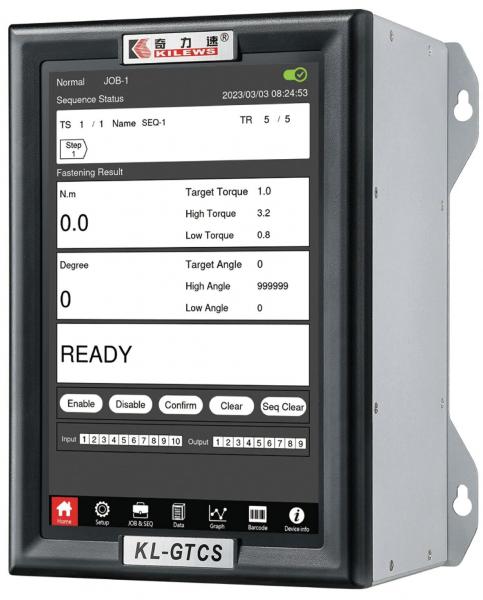

Steuergerät für Serie CS

Das Steuergerät für intelligente EC-Schraubsysteme gewährleistet höchste Sicherheit bei den Schraubvorgängen und ermöglicht die direkte Messwertaufnahme über Drehmoment- und Drehwinkelsensoren, anstatt die Werte indirekt über den Motorstrom zu ermitteln. Es können alle möglichen Schraubfälle oder Strategien eingestellt werden, einschließlich mehrstufiger Schraubverfahren, Furchmomentmessung und -kompensation sowie Drehmoment- und/oder Drehwinkel-Schraubverfahren.

Der GTCS-Controller überwacht den Verschraubungsstatus, die Parametereinstellungen und die Datenspeicherung für eine effektive Rückverfolgbarkeit. Die Schraubendreher der SGT-CS-Serie nutzen Drehmomentwandler, um das Anzugsdrehmoment und die Drehzahl präzise zu steuern. Mit seinen vielfältigen Funktionen bietet das System die optimale Anzugsstrategie für jeden Schraubfall. Benutzer können Schraubziele (Drehmoment/Gewinde) über die Steuerung vorgeben und zwischen verschiedenen Programmen wechseln, um unterschiedliche Aufgaben zu bewältigen. Das integrierte Ethernet-Modul eliminiert die Notwendigkeit des Kaufs eines externen Moduls, und Daten können auch auf einer SD-Karte gespeichert werden, um den Verlust von Informationen zu verhindern.

Eigenschaften

• Einfache Programmierung über einen PC oder direkt über die Steuerung
• 100% integrierbar in Industrie 4.0
• Export der Schraubdaten über RS232-Schnittstelle, zu Micro SD oder über LAN
• Echtzeitüberwachung
• Software für das Datenmanagementsystem N-DAS
• Bis zu 50 Schraubparametersätze / Programme speicherbar
• Bis zu 50 Programmabläufe / Unterprogramme programmierbar
• Bis zu 5 Stufen / Schritte je Schraubvorgang
• SGT-CS301/CS302F/CS303-ESD
• SGT-CS503/CS505/CS503-ESD
