MAESTRO 3E
dpvlink 5471

Mit dem Nutzentrenner MAESTRO 3E werden sowohl kleine als auch große FR4 Nutzenleiterplatten getrennt. Der Auflagetisch und die Ablage sind stufenlos auf die beste Arbeitsposition einstellbar. Der Abstand zwischen Linearmesser und Ablage kann so verändert werden, dass die Randstreifen durchfallen und aussortiert werden.

Beanspruchung der Bauteile
Bei kritischen Bauteilen wird häufig eine Obergrenze der Dehnungsbeanspruchung festgelegt. Fragen Sie uns nach den Möglichkeiten zur Bauteilentlastung.

Sichere Handhabung

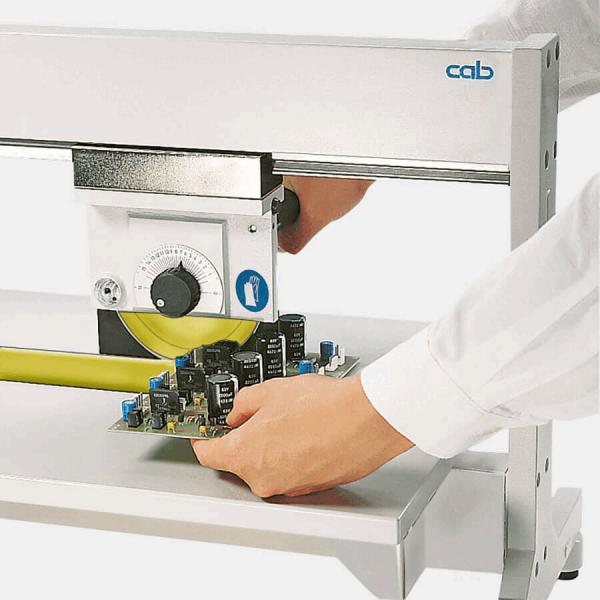

Die Nutzenleiterplatte wird mit der Ritznut auf das Linearmesser gelegt und das Rollmesser von Hand über die Nutzenleiterplatte gezogen. Der Abstand zwischen Niederhalter und Linearmesser wird so eingestellt, dass die Leiterplatte nur in der Ritznut getrennt werden kann.

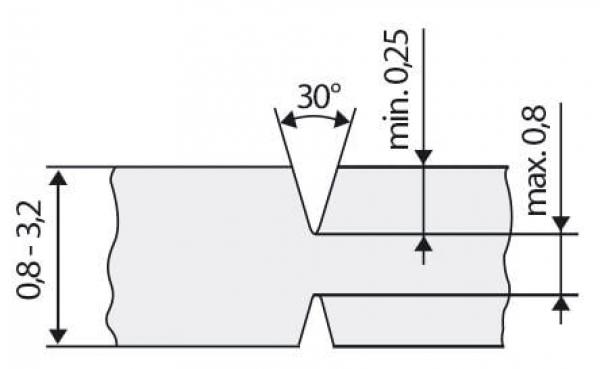

Nutzenleiterplatte

Leiterplattendicke:

0,8 - 3,2 mm

Restdicke typisch:

1/3 der Leiterplattendicke, max. 0,8 mm

Ritztiefe:

min. 0,25 mm

Vergrößerung der Außenmaße nach dem Trennen:

0,1 - 0,2 mm



Die Ritznut kann durch Ausfräsungen unterbrochen sein.



Bei überstehenden Bauteilen muss das Linearmesser ausgespart werden.
Bei Bedarf anfragen.

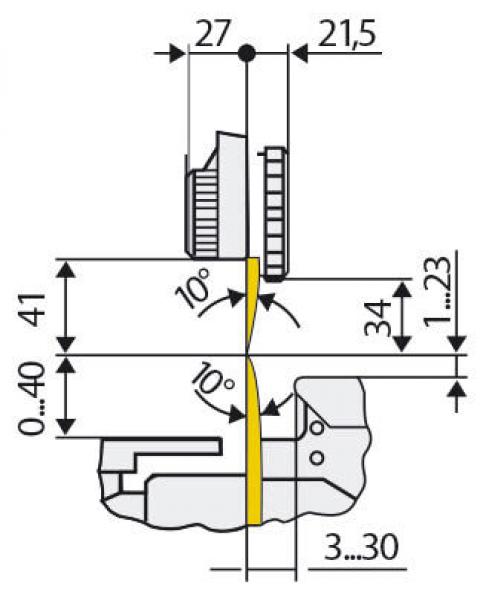

Bauteilhöhe:

(Maße siehe Zeichnung)



Technische Daten

Trennprinzip:

Bestückungsseite: Rollmesser
Lötseite: Linearmesser

Trennvorgang:

manuell

Trennlänge:

max. 450 mm

Erdung Druckknopf:

Ø 10 mm

Betriebstemperatur:

10 - 35 °C

Lager-/Transporttemperatur:

-20 - 50 °C

Luftfeuchte nicht kondensierend:

10 - 85%

Sicherheitsanforderungen:

CE, FCC class 1

Gewicht:

22 kg

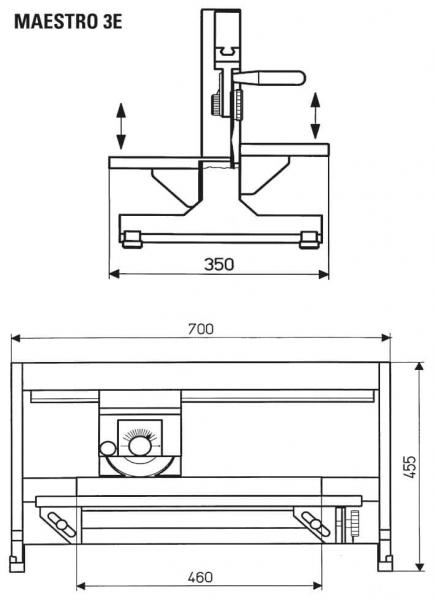

Maße H x B x T:

455 x 350 x 700 mm



Die Geräte entsprechen den Sicherheitsanforderungen der EG-Richtlinien.
Eine EG-Konformitätserklärung liegt den Geräten bei.

Artikelbild
Artikelbezeichnung
ESD
Ausführung
Schnittlänge
LP-Stärke
Preis
Vergleichen
8933945 - Nutzentrenner MAESTRO 3E / 450 manuell
8933945
Nutzentrenner MAESTRO 3E / 450 manuell
manuell
450 mm
0,8 - 3,2 mm
3,606.80 CHF
