Produktfamilie
SMART TWEEZERS Bluetooth
Testen von oberflächenmontierten Bauteilen
Oberflächenmontierte Bauteile sind normalerweise winzig und ohne Drahtanschlüsse, was es schwieriger macht, SMDs zu testen und zu identifizieren als herkömmliche Bauteile. Smart Tweezers™ bietet Benutzern eine einfache Möglichkeit, lose Bauteile zu sortieren und zu bewerten sowie Messungen und Fehlersuchen auf der Platine durchzuführen. Präzise Testleitungen kontaktieren zuverlässig selbst die kleinsten SMD-Bauteile und nehmen Messungen von bereits montierten Bauteilen vor. Die Sonde kann auch verwendet werden, um herkömmliche Bauteile mit Drahtanschlüssen zu testen, die zu kurz sind, um in die Testklemmen eingesetzt zu werden.
Automatisierte Messungen
Führen Sie Messungen schneller mit Smart Tweezers™ durch, indem Sie die automatische Bauteilidentifikationsfunktion verwenden, die unnötige Versuchs- und Fehlerzeiten eliminiert. Smart Tweezers™ spezifiziert automatisch L, C oder R im Parallel- und Serienmodus und wählt einen geeigneten Messbereich und eine geeignete Testfrequenz für hochgenaue Messungen aus. Das Gerät zeigt den Bauteiltyp und eine detailliertere Bauteilanalyse wie Z und ESR an.
Breites Spektrum zusätzlicher Funktionen
- Smart Tweezers™ LCR-Messgerät ermöglicht es Ihnen, verschiedene Bauteiltypen zu testen, einschließlich sekundärer Komponenten wie Dämpfungsfaktor (D) und Qualitätsfaktor (Q). Dieses Handgerät enthält auch andere Funktionen, die zu einer detaillierteren Bauteilanalyse führen.
- Der eingebaute Modus für äquivalenten Serienwiderstand (ESR) hilft Ihnen, das inhärente Widerstandsverhalten zu verstehen, das typischerweise in Kondensatoren bei ausgewählten Frequenzen zu finden ist.
- Im Diodenmodus testet Smart Tweezers™ die Polarität von Dioden und zeigt an, ob sie kurzgeschlossen sind.
- Smart Tweezers™ verfügt über einen Durchgangsdetektor. Ein variabler Signalton ertönt bei Widerstandsmessungen unterhalb festgelegter Schwellenwerte. Diese Funktion hilft auch, kurzgeschlossene Leiter (z.B. auf einer Leiterplatte) zu lokalisieren.
- In den manuellen Modi misst Smart Tweezers™ einen spezifischen Schaltungsparameter — L, C, R, Z oder ESR. Manuelle Modi verbessern auch die Bauteilidentifikation bei In-Circuit-Tests.
- Variabler Testsignalausgang von 0,41 bis 0,91 Vrms ermöglicht eine verbesserte Testgenauigkeit in verschiedenen Situationen, z.B. bei In-Circuit-Messungen und bei losen keramischen Kondensatoren mit Drahtanschlüssen.
- Sichtbarer und hörbarer Toleranzmodus ermöglicht das Sortieren von Bauteilen.
- Die mathematische Nullfunktion ermöglicht das Speichern eines vorab gemessenen Offsets und verbessert die Messgenauigkeit
Messbereiche des Smart Tweezers Bluetooth
Testfrequenz: 1 kHz, 10 kHz, 120 Hz, 100 Hz
Testfrequenzgenauigkeit: 50 PPM (0,005%)
Testsignalpegel: 0,41/0,91 +/- 10% Vrms Sinuswelle
Quellenimpedanz: 100Ω +/- 1%
Widerstand R: 0,05 Ω bis 9,9 MΩ
Kapazität C: 0,5 pF bis 4999 μF
Induktivität L: 0,5 μH bis 999 mH
Qualitätsfaktor Q: 0,001 bis 1000
Dämpfungsfaktor D: 0,001 bis 1000
Apple iOS und Google Android Apps
Die Smart Tweezers Bluetooth Companion iOS- und Android-Apps ermöglichen die direkte Verbindung des ST-5S-BT2 mit mobilen Geräten und Tablets ohne zusätzliche Empfänger. Die Apps spiegeln Messdatenströme wider und bieten die Aufzeichnung von CSV-Datendateien, das Management aufgezeichneter CSV-Datenströme sowie umfangreiche Datenfreigabemöglichkeiten.

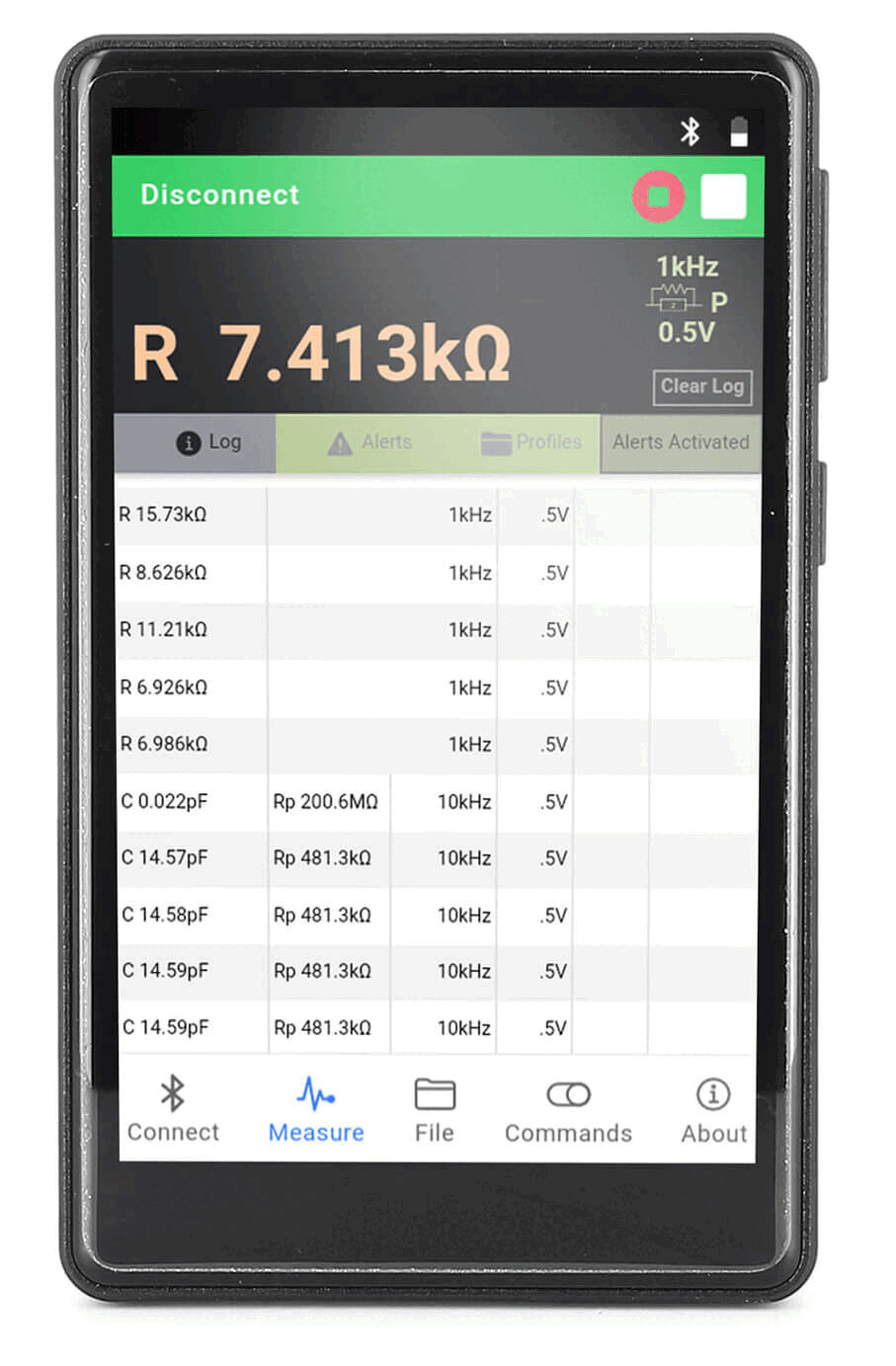

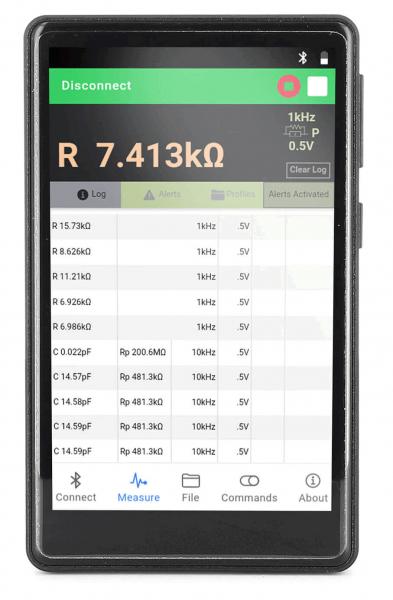

Mit dem ST-DM9 können Sie Daten unterwegs aufzeichnen und die Werte mühelos über Wi-Fi und die Dropbox-Anwendung auf Ihren PC übertragen. Alternativ können Sie einfach eine MicroSD-Karte einlegen.
Laden Sie sich die App herunter und suchen Sie "Smart Tweezers LCR Bluetooth" im App Store.
Technische Daten ST-DM9
Konnektivität: Bluetooth, WiFi-Modul
Display: 4-Zoll IPS-Display
Betriebssystem: Android 8
Speicher (eingabaut): 16 GB
Slot: MicroSD-Karte
Kabel: USB-C-Eingang / USB-Ausgang
Batterie: 3,7 V LiPo wiederaufladbar 1800mAh
