Tragarme / Drehmomentabstützung

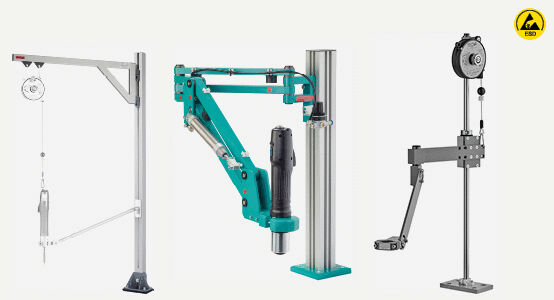

Tragarme und Drehmomentabstützungen dienen der präzisen Werkzeugführung bei manuellen und teilautomatisierten Schraubprozessen in der Elektronikfertigung.

Sie stabilisieren das Schraubsystem, kompensieren Reaktionsmomente und reduzieren die physische Belastung des Bedienpersonals, wodurch die Ergonomie am Arbeitsplatz deutlich verbessert wird. Ihre mechanische Ausführung ermöglicht prozesssichere, wiederholgenaue Verschraubungen – auch bei Anwendungen mit hohen Anforderungen an Präzision und Gleichmäßigkeit.

Sie tragen wesentlich zur Sicherstellung einer konstanten Montagequalität bei und sind insbesondere in der Serienfertigung mit hohen Taktzahlen unverzichtbar.

Das Bild zeigt einen blauen, mechanischen Arm mit einem Handgriff und einem Werkzeug am Ende. Der Arm hat mehrere Gelenke und eine leistungsstarke Verbindung zur Nutzung.
Preview: Das Bild zeigt einen technischen Arm. Er besteht aus einem grellblauen, beweglichen Arm mit einem schwarzen Griff und ist an einem vertikalen Metallpfosten befestigt.
Preview: Das Bild zeigt einen blauen, mechanischen Arm mit einem Handgriff und einem Werkzeug am Ende. Der Arm hat mehrere Gelenke und eine leistungsstarke Verbindung zur Nutzung.
Parallel-Tragarm mit Positioniersystem
ESD-geprüft
PoSy80 Grundgestell mit Säule
PoSy80 Grundgestell für Wandmontage

2 Artikel
Art.Nr.: PoSy-80W
ab 1,551.45 CHF
zzgl. 8.1% MwSt.
zur Produktfamilie
Das Bild zeigt einen mechanischen Hebeapparat mit einem vertikalen Ständer, einem Umlenkblock oben und einem Lenkarm, der schwenkbar ist. Die Basis ist quadratisch und stabil.
Gelenktragarm
ESD / Spannweite: 28 - 44 mm / Arbeitsabstand : 0-400 mm / Drehmomentbereich: 15,0 Nm / Höhe : 700 mm
Gelenktragarm GTA 15/400, max. 15 Nm;
Ausführung: Alu/Stahl/hochwertige Linearlager


- Säulenhöhe 700 mm
- Werkzeugspannbereich 23-40 mm,
- Arbeitsbereich 0-420 mm
- Arbeitshöhe einstellbar
- Standfuss 80 x 135 mm

Art.Nr.: GTA-15-400
1,012.60 CHF
zzgl. 8.1% MwSt.
Zum Artikel
Das Bild zeigt einen langen, schmalen Riegel mit einer U-förmigen Scherbe am Ende. Der Riegel ist aus Metall und hat eine graue Farbe. Er wird zur Sicherung von Türen oder Fenstern verwendet.
KDA-i Teleskop Drehmomentabstützungen
Karbon Drehmomentabstützung 5 Nm
max. Nm: 5,0 Nm / Länge min: 460 mm / Länge max.: 950 mm / Ø: 25-42 mm
Karbon Drehmomentabstützung 12 Nm
max. Nm: 12 Nm / Länge min: 650 mm / Länge max.: 1500 mm / Ø: 27-50 mm
Karbon Drehmomentabstützung 12 Nm
max. Nm: 12 Nm / Länge min: 820 mm / Länge max.: 2000 mm / Ø: 27-50 mm
Karbon Drehmomentabstützung 12 Nm
max. Nm: 12 Nm / Länge min: 460 mm / Länge max.: 950 mm / Ø: 27-50 mm
Karbon Drehmomentabstützung 30 Nm
max. Nm: 30 Nm / Länge min: 656 mm / Länge max.: 1500 mm / Ø: 28-52 mm
Karbon Drehmomentabstützung 30 Nm
max. Nm: 30 Nm / Länge min: 823 mm / Länge max.: 2000 mm / Ø: 28-52 mm
Karbon Drehmomentabstützung 30 Nm
max. Nm: 30 Nm / Länge min: 475 mm / Länge max.: 960 mm / Ø: 28-52 mm

7 Artikel
Art.Nr.: KDA-i12-950
ab 576.15 CHF
zzgl. 8.1% MwSt.
zur Produktfamilie
Das Bild zeigt eine mechanische Vorrichtung mit einem langen vertikalen Ständer und einem oben angebrachten Seilabroller. Ein horizontaler Schlitten kann entlang des Ständers bewegt werden.
Lineartragarm LTA 5-400
ESD-geprüft
Lineartragarm LTA 5-400, max. 5 Nm
ESD / Tragkraft : 2 kg / Arbeitsabstand : 517-919 mm / Höhe : 700 mm
Lineartragarm LTA 15-200, max. 15 Nm
ESD / Tragkraft : 3,0 kg / Arbeitsabstand : 317-519 mm / Höhe : 700 mm
Lineartragarm LTA 40-200, max. 40 Nm
ESD / Tragkraft : 3,0 kg / Arbeitsabstand : 317-519 mm / Höhe : 700 mm

3 Artikel
Art.Nr.: LTA-5-400
ab 938.20 CHF
zzgl. 8.1% MwSt.
zur Produktfamilie
Das Bild zeigt einen stabilen, vertikalen Hebel mit einer horizontalen Armverlängerung. An einem Ende hängt eine Rolle mit einem Seil und einem Griff. Die gesamte Konstruktion ist aus Metall.
Schwenktragarm ST-1200
ESD-geprüft
Schwenktragarm 0600
ESD / Ausleger: 600 mm / Tragkraft : 4 kg / Höhe : 1200 mm / Schwenkbereich: 180 ° / Material: Aluminium
Schwenktragarm 0800
ESD / Ausleger: 800 mm / Tragkraft : 4 kg / Höhe : 1200 mm / Schwenkbereich: 180 ° / Material: Aluminium
Schwenktragarm 1000
ESD / Ausleger: 1000 mm / Tragkraft : 8 kg / Höhe : 1200 mm / Schwenkbereich: 180 ° / Material: Aluminium

3 Artikel
Art.Nr.: ST-1200/0600
ab 478.75 CHF
zzgl. 8.1% MwSt.
zur Produktfamilie
1 bis 5 (von insgesamt 5)
