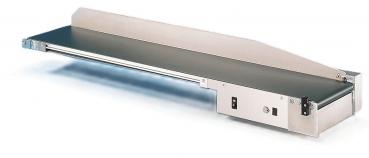

Nutzentrenner MAESTRO 4S / 450 für Alu-Leiterplatten
Stressfreies Trennen vorgeritzter Leiterplatten
Der MAESTRO 4S erfüllt Ihre Erwartungen an Vielseitigkeit für folgende Anforderungen:
Der MAESTRO 4S erfüllt Ihre Erwartungen an Vielseitigkeit für folgende Anforderungen:
- Direkt neben der Ritznut sind empfindliche Bauteile bestückt
- Sie trennen Leiterplatten mit einer Dicke bis 3,2 mm
- Es müssen Aluminium-Leiterplatten getrennt werden
Der Nutzentrenner MAESTRO 4S überfährt die Ritznut in bis zu fünf Arbeitsschritten. Dabei verringert sich der Messerabstand in programmierbaren Schritten zwischen 0,6 mm und 0,05 mm. Sie können bis zu acht Programme über das Bedienfeld speichern.
Das mehrmalige Überfahren minimiert die Zug- und Druckspannungen und damit die Gefahr, dass empfindliche Bauteile nahe der Ritznut beschädigt werden. Dicke Leiterplatten aus FR4 oder Aluminium-Leiterplatten werden mit diesem Verfahren spanfrei getrennt.
Bereits eine Erhöhung des werkseitig eingestellten Messerabstands um 0,1 mm halbiert die Zug- und Druckspannung. Bei 0,2 mm wird die Beanspruchung um mehr als das 10-fache minimiert.
Technische Daten
| Trennprinzip | Bestückungsseite: Rollmesser Lötseite: Linearmesser |
| Trennvorgang | wegoptimiert, Motorantrieb |
| Trenngeschwindigkeit | 300, 500 mm/s, umschaltbar |
| Materialien | FR4, Aluminium |
| Bauteilhöhe | Bestückungs-/Lötseite bis 34 mm |
| Trennlänge | bis 450 mm (Modell 4S / 450) bis 600 mm (Modell 4S / 600) |
| Ablagetisch Tiefe | 200 mm |
| Spannung | 100 - 240 VAC, 50/60 Hz |
| Emmissionsschalldruckpegel | LpA < 70 dB (A) |
| Temperatur / Betrieb | + 10 - 35°C / 10 - 85 % |
| Luftfeuchtigkeit Lager | 0 - 60°C / 20 - 80 % |
| nicht kondens. Transport | – 25 - 60°C / 20 - 80 % |
| Breite x Höhe x Tiefe | 702 x 434 x 425 mm (Modell 4S / 450) 852 x 434 x 425 mm (Modell 4S / 600) |
| Gewicht | 38 kg (Modell 4S / 450) 46 kg (Modell 4S / 600) |
| Zulassungen | CE, FCC Class A |
Programmierung
| Start | Fahrt auf Startposition |
| Programme | 9 |
| Trennschritte | 1 - 5 |
| Messerabstand | 0,9 - 0,05 mm |
| Schlüsseltaste | Programmwahl entriegeln |
| Anzeige Schnittleistung | bis 99 km |
| DEL | Rücksetzen der Schritte |
| Netzschalter | EIN/AUS |
| Fußschalter | START Trennvorgang |
| Sicherheitsschalter | Not-Halt |
Lieferumfang:
- Nutzentrenner
- Netzkabel Typ E+F, Länge 1,8 m
- Fußschalter
- Sechskantschlüssel 2 mm
- Auflagetisch inklusive Montageset
- Messeinrichtung
- Bedienungsanleitung DE/EN
Details
Nutzentrenner MAESTRO 4S / 450 "TI" ,++für Alu-Leiterplatten++, Messer titanbeschichtet
mit Motorantrieb, Trennlänge max. 450 mm
incl. Art. 8936895 Rollmesser für ALU-Leiterplatten, montiert
mit Motorantrieb, Trennlänge 450 mm
mit Rollmesser für Alu-Leiterplatten (Art.Nr. 8936895)
- B [mm]
- 702
- H [mm]
- 434
- Max. Restdicke B
- 1,2 mm
- Ritztiefe
- 0,25 mm
- Schnittlänge
- 450 mm
- T [mm]
- 425 mm
- Gewicht
- 38 kg
- LP-Stärke
- 3,2 mm
- Betriebstemperatur
- 10 - 35 °C
- Lagertemperatur
- 0 - 60 °C
- Luftfeuchtigkeit
- 10 - 85 %
- Transporttemperatur
- -25 - 60 °C
Zubehör anzeigen
Ersatzteile
Zubehör
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
| B [mm] | H [mm] | Max. Restdicke B | Ritztiefe | Schnittlänge | T [mm] | Gewicht | Preis | Vergleichen | ||
|---|---|---|---|---|---|---|---|---|---|---|
|
8936745 Nutzentrenner MAESTRO 4S / 600 für FR4-Leiterplatten |
| 852 | 434 | 1,2 mm | 0,25 mm | 600 mm | 425 mm | 46 kg | 9,920.00 CHF | |
|
8936745-ALU Nutzentrenner MAESTRO 4S / 600 für Alu-Leiterplatten |
| 852 | 434 | 1,2 mm | 0,25 mm | 600 mm | 425 mm | 46 kg | 9,920.00 CHF | |
|
8936800 Nutzentrenner MAESTRO 4S / 450 für FR4-Leiterplatten |
| 702 | 434 | 1,2 mm | 0,25 mm | 450 mm | 425 mm | 38 kg | 7,637.75 CHF | |
|
8936800-ALU Nutzentrenner MAESTRO 4S / 450 für Alu-Leiterplatten |
| 702 | 434 | 1,2 mm | 0,25 mm | 450 mm | 425 mm | 38 kg | 7,637.75 CHF | |
