PCSA 4 ESD Bestückungsrahmen
(Art.Nr.: 690.104.ESD)
Artikelbild
Artikelbild
Mobile Preview: Artikelbild
Mobile Preview: Artikelbild
Merken / Anfragen

PCSA 4 ESD Bestückungsrahmen

dpvlink:
3036
Länge :
600 mm
Breite :
500 mm
Höhe :
100 mm
LP-Länge:
max. 500 mm
LP-Breite:
max. 350 mm
Ausführung:
mit Schaumstoff
Gewicht:
6,9 kg
Eigenschaften:
Weitere Produktinformationen

360 mm x 360 mm x 100 mm
360 mm x 360 mm x 100 mm
620 mm x 350 mm x 100 mm
620 mm x 350 mm x 100 mm
600 mm x 500 mm x 100 mm
600 mm x 500 mm x 100 mm
438.00 CHF

zzgl. 8.1% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

PCSA 4 ESD Bestückungsrahmen

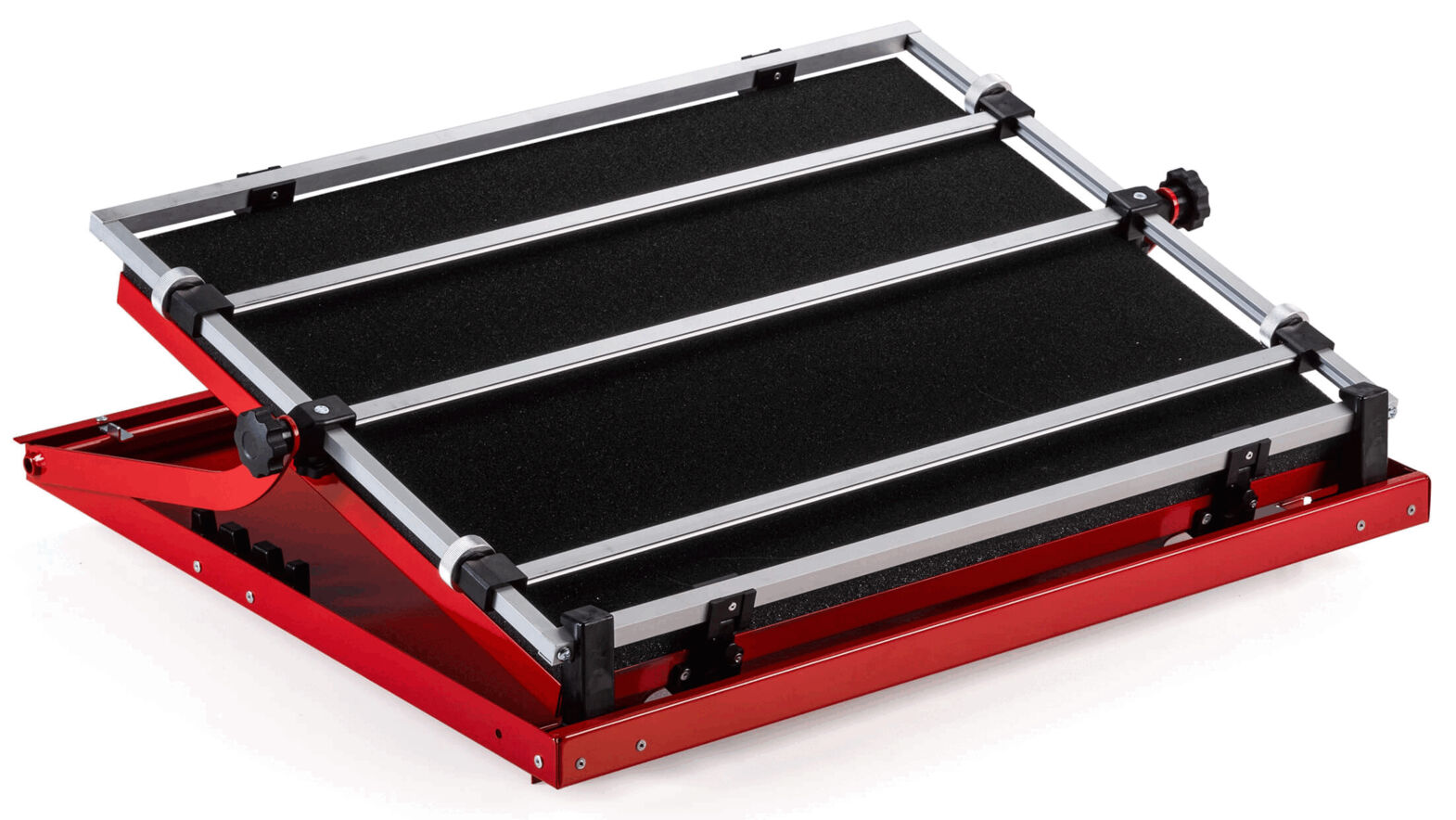

Der PCSA 4 ESD Bestückungsrahmen ist speziell für die Serienfertigung gedruckter Schaltungen konzipiert und unterstützt effizient das Bestücken und Löten. Durch seine Konstruktion können Leiterplatten bis zu einer maximalen Größe von 500 x 350 mm sicher eingelegt und zwischen zwei verstellbaren Führungsschienen mittels bremsender Rändelmuttern fixiert werden. Der demontierbare Mittelsteg ermöglicht eine optimale Nutzung der Arbeitsfläche.

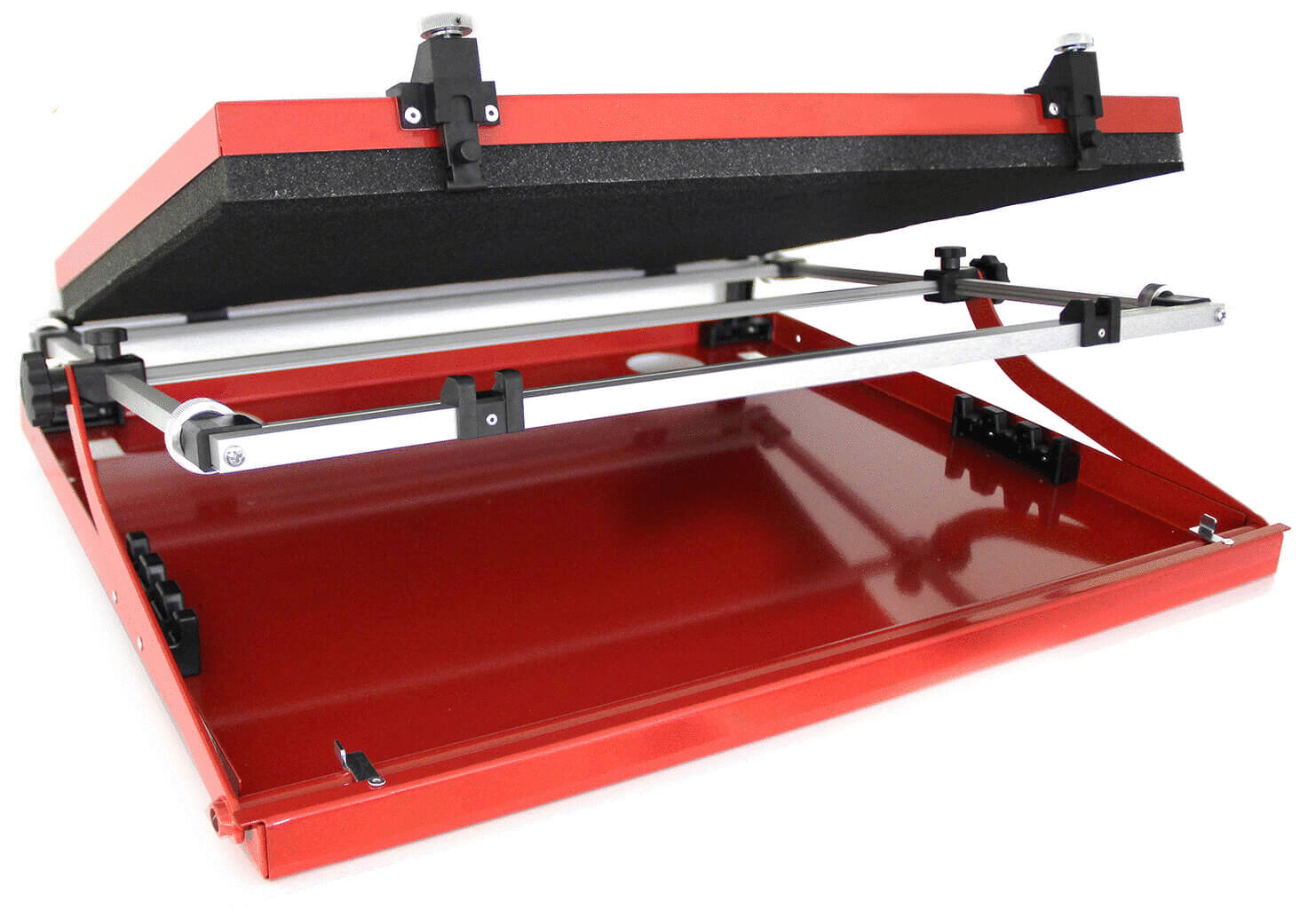

Die Bauteile werden während der Montage durch eine Abdeckplatte, die mit ESD-Schaumstoff ausgekleidet ist, sicher angedrückt. Die Distanz der Andruckplatte zum Rahmen lässt sich individuell einstellen, und der Deckel schließt automatisch mittels Federn. Für den Wechsel zwischen den Arbeitsprozessen kann der Halter durch Hochschwenken und Drehen einfach in die gewünschte Position gebracht werden.
Nach dem Bestücken sorgt der Rahmen dafür, dass die Bauteile auch beim Löten und Abschneiden sicher gehalten werden. Zudem ist der Rahmen leicht zu entnehmen und zu transportieren, was den Wechsel zwischen verschiedenen Arbeitsplätzen erleichtert. Der PCSA 4 ESD entspricht der ESD-Norm DIN EN 61340-5-1 und ist damit ideal für den Einsatz in ESD-sensiblen Umgebungen.
Länge
Länge
600 mm
Breite
500 mm
Höhe
Höhe
100 mm
LP-Länge
LP-Länge
max. 500 mm
LP-Breite
LP-Breite
max. 350 mm
Ausführung
Ausführung
mit Schaumstoff
Gewicht
Gewicht
6,9 kg
ESD
ESD
ja
Zubehör anzeigen
Piktogramme
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.

Zubehör

Zubehör

Das Bild zeigt einen flachen, rechteckigen Tisch mit metallischen Elementen und schmalen Rillen. Er ist zusammenklappbar, was ihn tragbar und platzsparend macht.
Zusatzschiene für PCSA 1, kompl.
Zusatzschiene BS-PCSA-1 (für PCSA 1)
incl. 2 x BS seitl. Halteschraube Feststeller
dpvlink
3047

26.80 CHF
Zum Artikel
Das Bild zeigt einen flachen, rechteckigen Tisch mit metallischen Elementen und schmalen Rillen. Er ist zusammenklappbar, was ihn tragbar und platzsparend macht.
Zusatzschiene für PCSA 2, kompl.
Zusatzschiene BS-PCSA-2 (für PCSA 2)
incl. 2 x BS seitl. Halteschraube Feststeller
dpvlink
3047

34.70 CHF
Zum Artikel
Das Bild zeigt einen flachen, rechteckigen Tisch mit metallischen Elementen und schmalen Rillen. Er ist zusammenklappbar, was ihn tragbar und platzsparend macht.
Zusatzschiene für PCSA 4, kompl.
Zusatzschiene für PCSA 4
incl. 2 x BS seitl. Halteschraube Feststeller
dpvlink
3047

34.70 CHF
Zum Artikel
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 531
Gesamtkatalog 2023 - 2024

Produktfamilie

PCSA-Bestückungsrahmen

Die Bestückungsrahmen PCSA sind das ideale Werkzeug zur Bestückung von Leiterplatten. Sie erleichtern das Bestücken und Löten von Leiterplatten, insbesondere in der Serienfertigung.

Die Leiterplatten werden eingelegt und zwischen den Führungsschienen durch bremsende Rändelmuttern gehalten. Der Mittelsteg ist demontierbar, dadurch ist die Arbeitsfläche optimal zu nutzen.

Nach dem Bestücken werden die Bauteile durch die Abdeckplatte mit einer ESD-Schaumstoffeinlage angedrückt. Die Distanz der Andruckplatte zum Rahmen ist einstellbar, der Deckel wird durch Federn geschlossen. Durch Hochschwenken und Drehen des Halters werden die Leiterplatten wieder in Arbeitsposition gebracht.

Während dem Löten und Abschneiden werden die Bauteile sicher gehalten. Der Halterahmen kann einfach entnommen und zum nächsten Arbeitsplatz transportiert werden.

Die Bestückungsrahmen sind mit 1 Mittelsteg und 2 verstellbaren Führungsschienen ausgerüstet

Entspricht der ESD-Norm DIN EN 61340-5-1


Artikelbild
Artikelbezeichnung
ESD
Länge
Breite
Höhe
LP-Länge
LP-Breite
Ausführung
Gewicht
Preis
Vergleichen
690.101.ESD - PCSA 1 ESD Bestückungsrahmen
690.101.ESD
PCSA 1 ESD Bestückungsrahmen
360 mm
360 mm
100 mm
max. 270 mm
max. 220 mm
mit Schaumstoff
3,25 kg
358.00 CHF
690.102.ESD - PCSA 2 ESD Bestückungsrahmen
690.102.ESD
PCSA 2 ESD Bestückungsrahmen
620 mm
350 mm
100 mm
max. 500 mm
max. 220 mm
mit Schaumstoff
5,2 kg
398.00 CHF
690.104.ESD - PCSA 4 ESD Bestückungsrahmen
690.104.ESD
PCSA 4 ESD Bestückungsrahmen
600 mm
500 mm
100 mm
max. 500 mm
max. 350 mm
mit Schaumstoff
6,9 kg
438.00 CHF
